Apparecchio per lo spurgo delle caldaie a catena non metallico del carro armato di Sedimentation del produttore della ruspa spianatrice del fango della landa dell'impianto di depurazione
1. La ruspa spianatrice del fango della landa è applicabile al raschio di scrematura, della feccia e della sabbia dei carri armati rettangolari quali i chiarificatori, dei carri armati della sabbia, dei separatori di olio nelle raffinerie di petrolio, delle piante acquatiche o degli impianti di depurazione.
2. La ruspa spianatrice del fango della landa dovrebbe essere utilizzata insieme con i dispositivi ausiliari quali il tubo collettore dell'olio e la valvola di scarico del fango per separare la chiazza di petrolio di olio sulla superficie dell'acqua e sul fango e la sabbia al fondo dello stagno e per completare il trattamento iniziale di purificazione.
3. Prima di entrare nel chiarificatore, le acque luride devono essere filtrate per impedire i grandi oggetti di galleggiamento entrare.

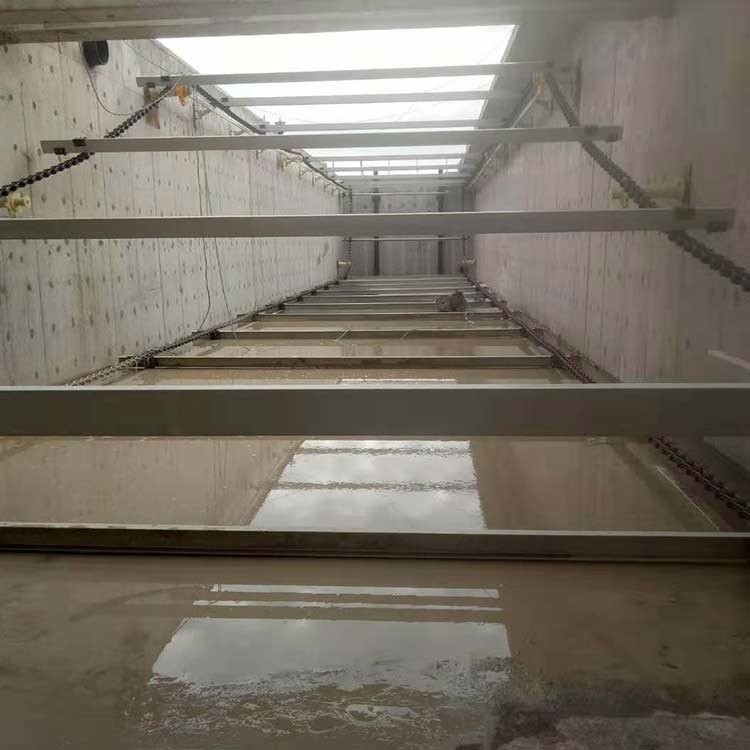

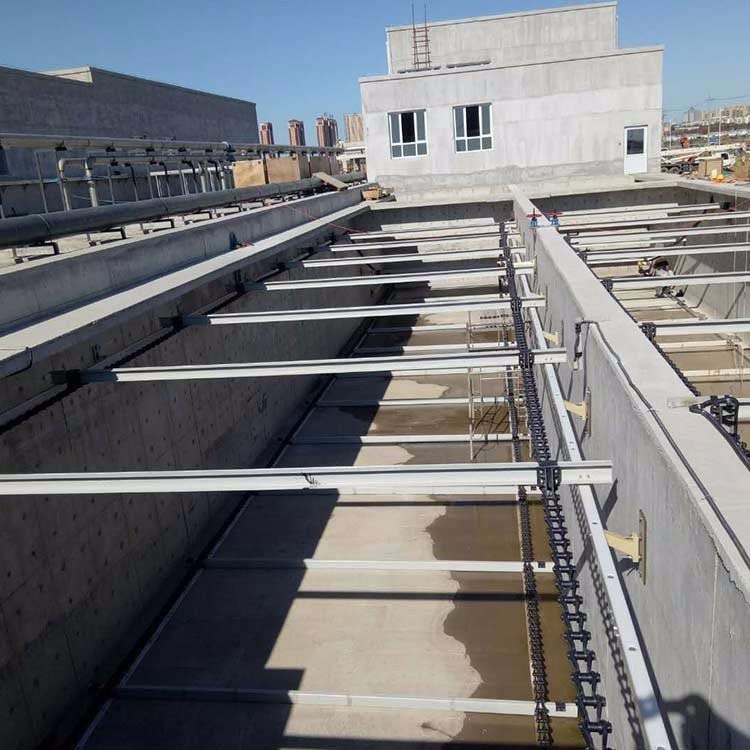

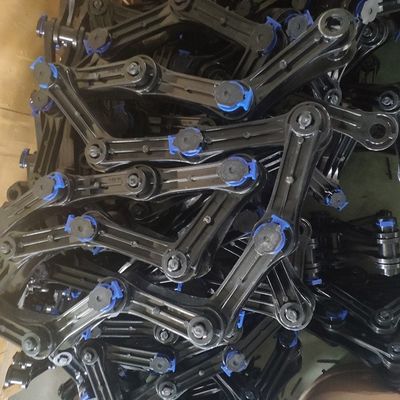

4. Guidato da due catene parallele, i movimenti della ruspa spianatrice del fango della ruspa spianatrice in una linea retta continua nello stagno. La velocità di operazione è lenta e la perturbazione ad acque luride è piccola, che sono favorevoli al deposito del sedimento ed al miglioramento di abilità di raschio del fango. L'operazione circolare di due catene chiuse parallele fa naturalmente la direzione corrente del cambiamento superiore e più basso delle catene, senza la necessità di controllare la direzione inversa, semplificante la procedura di controllo e comprimente il costo. Il dispositivo dell'azionamento è installato sulla piattaforma alla cima dello stagno, facilitando la riparazione e la manutenzione di attrezzature e degli apparecchi elettrici.
Principio di funzionamento

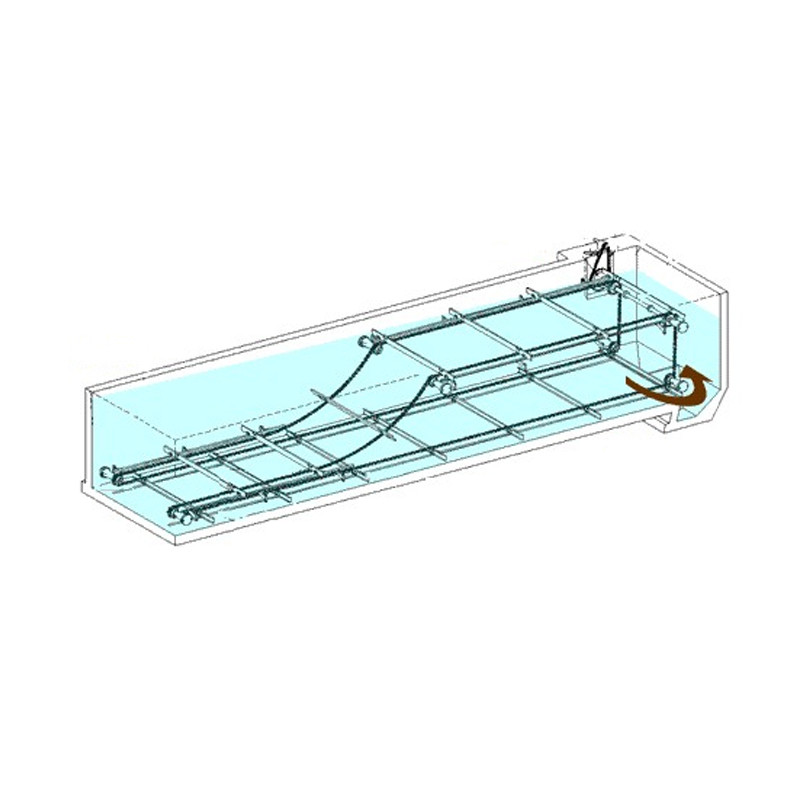

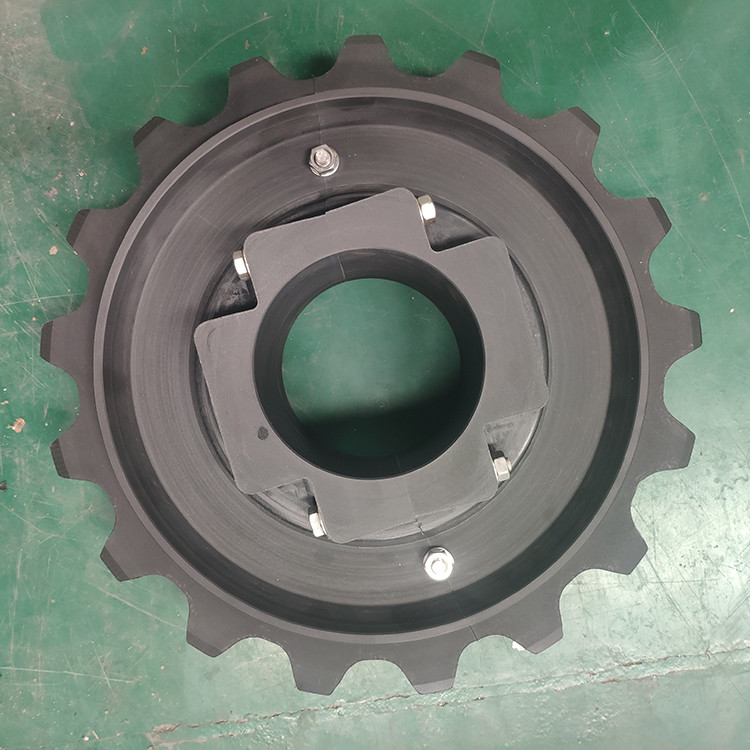

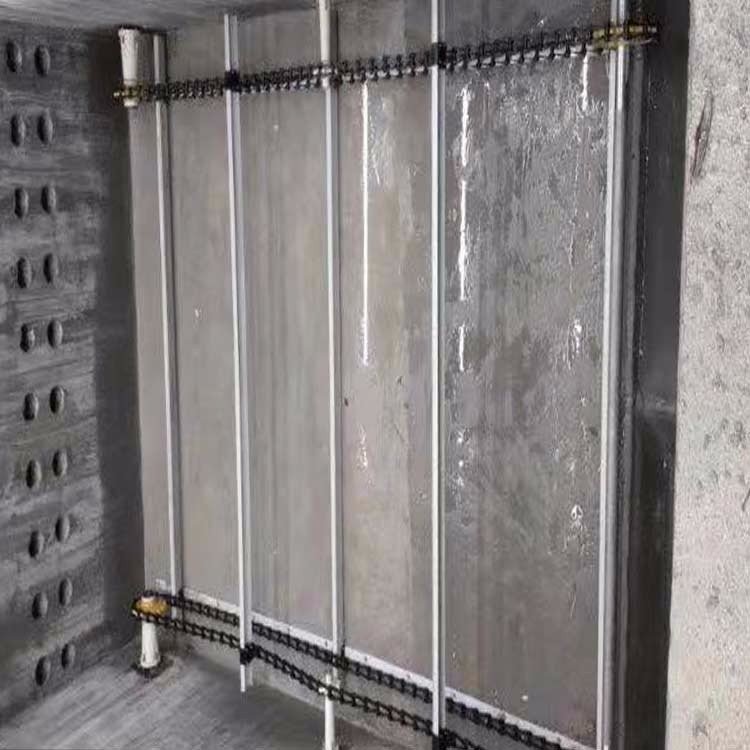

La ruspa spianatrice dell'olio della landa è fornita di due catene chiuse parallele della trazione. È fornita di ruspe spianatrici multiple. Nell'ambito della forza motrice del dispositivo dell'azionamento, la catena e la ruspa spianatrice circola lungo la ruota della guida e la ferrovia di guida installate dai lati superiori e più bassi del chiarificatore per formare una pista quadrilatera. La ruspa spianatrice può muoversi lentamente su e giù per raschiare il residuo di galleggiamento dell'olio dall'estremità della presa di acqua al tubo collettore dell'olio all'estremità della presa di acqua e scaricarla, il sedimento si è sistemato al fondo del carro armato è raschiato dalla conclusione dell'entrata al carro armato del fango all'estremità dello sbocco ed è scaricato tramite la valvola di scarico del fango, così completando la purificazione meccanica primaria di acque luride.
Caratteristiche di prestazione
1. La velocità commovente della ruspa spianatrice è moderata, che ha poca perturbazione alle acque luride ed è favorevole alla sedimentazione dei solidi in sospensione.
2. La ruspa spianatrice fa il moto rotatorio continuo nello stagno, senza invertire ed il dispositivo dell'azionamento è situato sulla piattaforma della superficie dello stagno, in modo dalla distribuzione e la manutenzione di energia sono molto semplici.
3. Può anche essere usato come scrematrice senza meccanismo supplementare.
Parametro
| Number di modello/parametri | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diametro dello stagno Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
| Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
| Intorno alla linea velocità v (m/min) | 2.0~3.0 | |||||||||
| Dimensioni di camminata della ruota (millimetri) | Φ400x120 | Φ120x450 | ||||||||
| potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Secondo le esigenze degli utenti | |||||||||
| H3 | Secondo le esigenze degli utenti | |||||||||
| L | Secondo le esigenze degli utenti | |||||||||
| Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
