Apparecchio per lo spurgo delle caldaie periferico dell'azionamento del chiarificatore della ruspa spianatrice del fango dell'azionamento concentrare di acciaio inossidabile

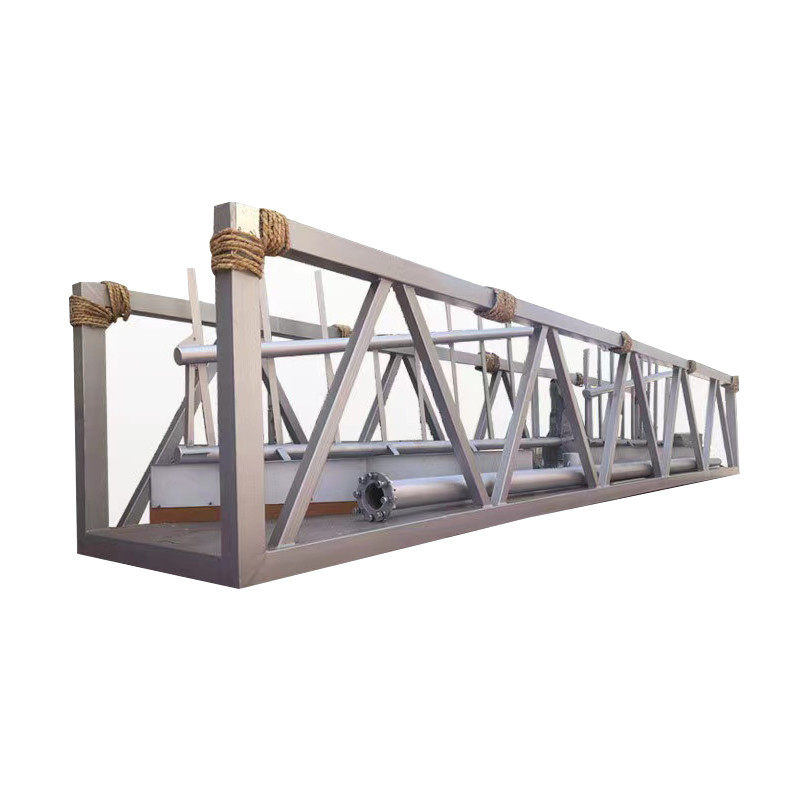

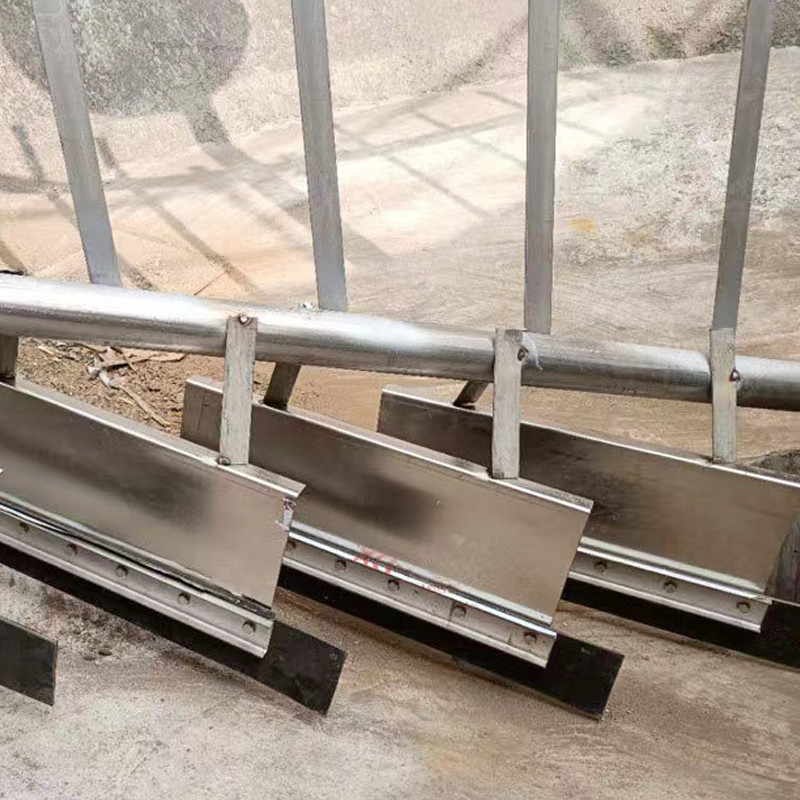

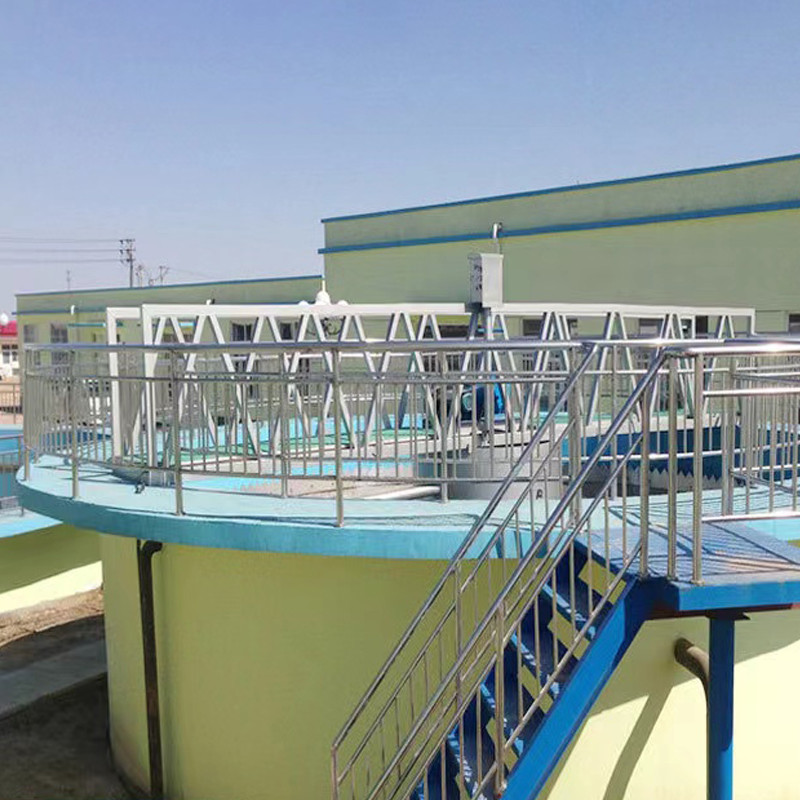

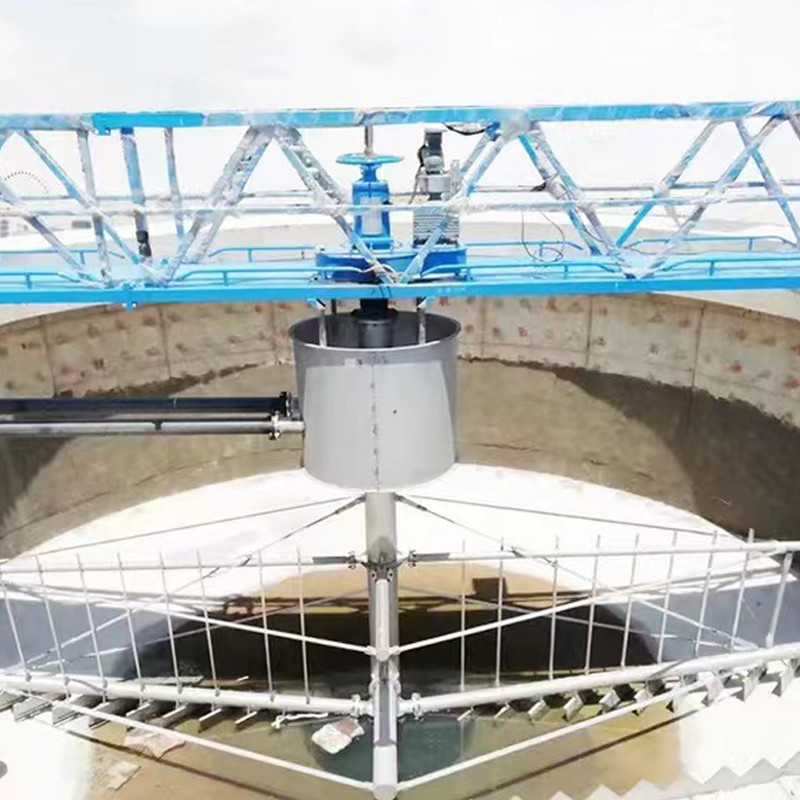

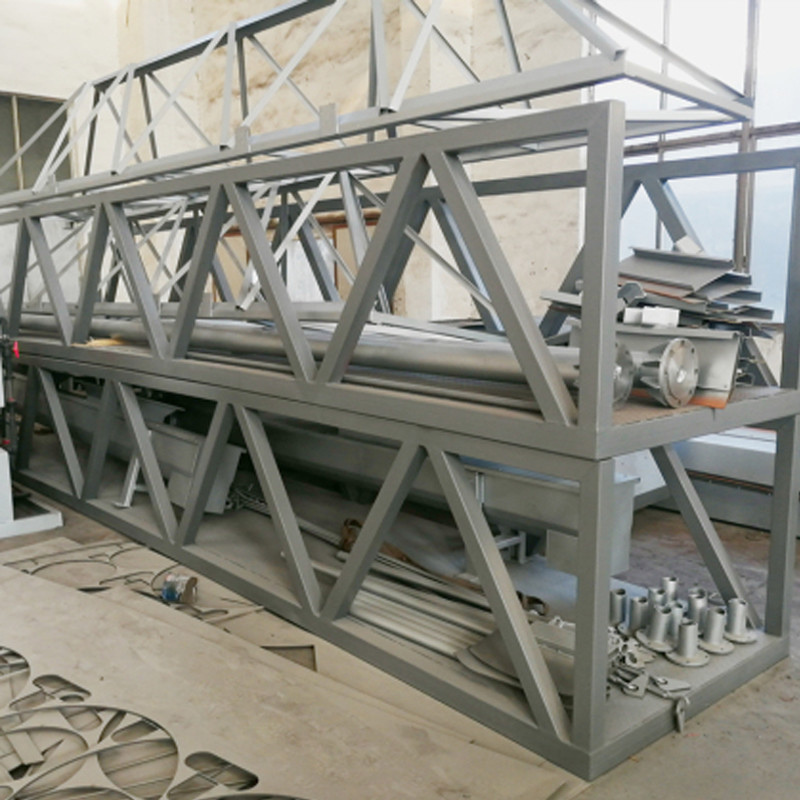

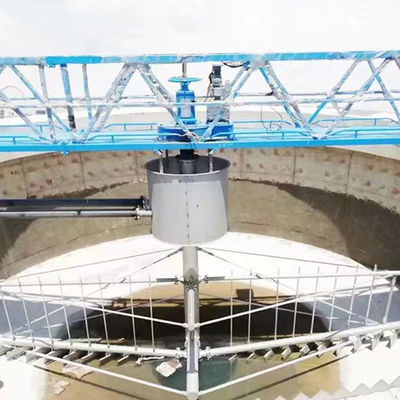

Il carico degli atti centrali della ruspa spianatrice del fango dell'azionamento sul centro del ponte funzionante. Il meccanismo di trascinamento centrale determina il dispositivo di raschio e di raccolta da girare. La ruspa spianatrice direzionale raschia il fango al fondo del chiarificatore nel recipiente collettore del fango centrale e lo scarica dal carro armato del fango da pressione idrostatica. Questa macchina è utilizzata per il chiarificatore di flusso di ampiezza con il diametro.
Principio di funzionamento
Gli scorrimenti dell'acqua crudi radialmente al carro armato di straripamento intorno allo stagno dopo la distribuzione dal cilindro centrale di distribuzione di acqua. Con la diminuzione della portata, i solidi in sospensione nel corpo dell'acqua sono separati e sistemati al fondo dello stagno. Il fango è raschiato al carro armato centrale della raccolta del fango dalla ruspa spianatrice attraverso l'azionamento della decelerazione ed alla trasmissione delle componenti sospese ed è scaricato dallo stagno dalla forza o dalla pompa idrostatica.
Caratteristiche di prodotto
1. Struttura semplice, manutenzione conveniente e gestione;
2. operazione sicura ed affidabile stabile di operazione;
3. L'effetto della raccolta del fango è buono ed il contenuto idrico di fango scaricato è basso.
Parametri del prodotto
|
Parametro/modello WidthΦ dello stagno (m) |

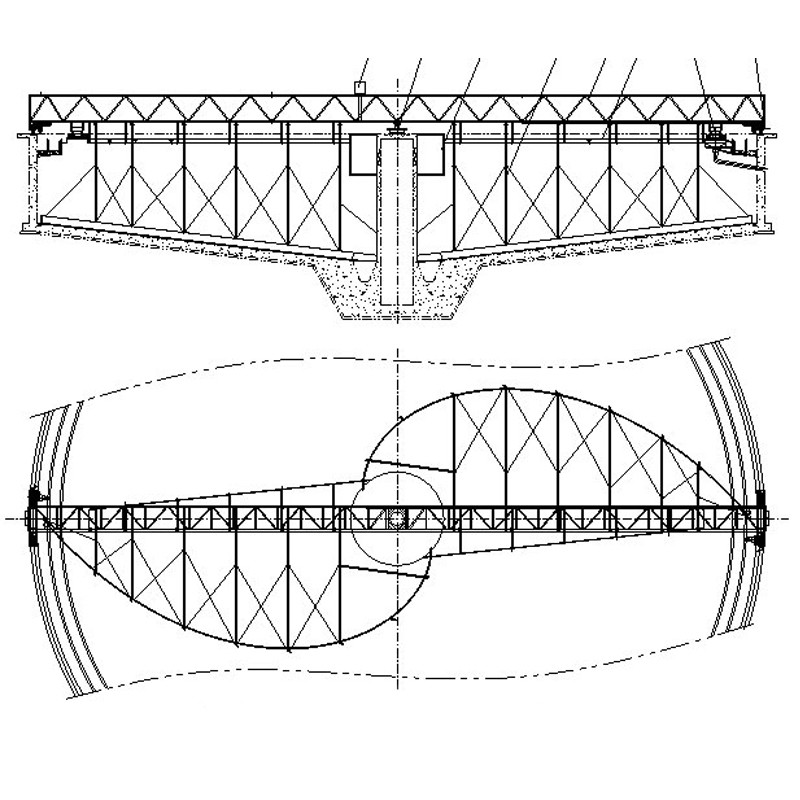

ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
| Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
| Intorno alla linea velocità V (m/min) | 1.8~2.2 | |||||||||
| Dimensioni di camminata della ruota (millimetri) | 400x120 | 420x150 | ||||||||
| Potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Secondo le esigenze degli utenti | |||||||||
| H3 | Secondo le esigenze degli utenti | |||||||||
| L | Secondo le esigenze degli utenti | |||||||||
| Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
