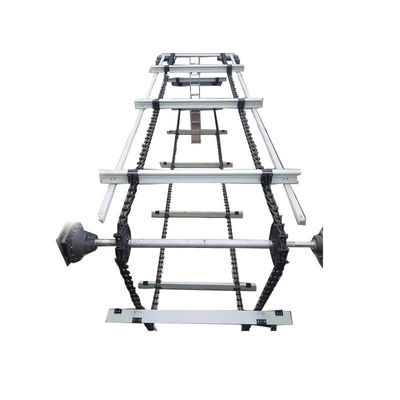

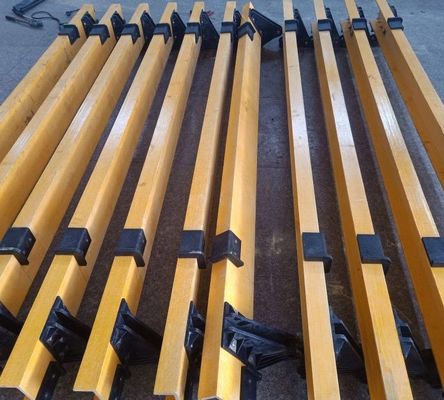

Ruspa spianatrice a catena non metallica delle scorie del piatto di Chain del produttore della ruspa spianatrice del fango dell'impianto di depurazione urbano
Il tipo a catena ruspa spianatrice dell'olio è l'attrezzatura sostenente del chiarificatore nel trattamento delle acque ed è un prodotto professionale sviluppato dalla nostra società. Il tipo a catena ruspa spianatrice dell'olio è destinato specialmente per rimuovere il grasso, il colloide ed il fango al fondo del carro armato in acque luride industriali ed urbane. La ruspa spianatrice a catena dell'olio ha le caratteristiche di regolazione delle misure alle circostanze locali, al controllo flessibile di rimozione delle scorie, al funzionamento stabile, al funzionamento conveniente, alla manutenzione semplice ed al tempo di impiego lungo.
Principio di funzionamento

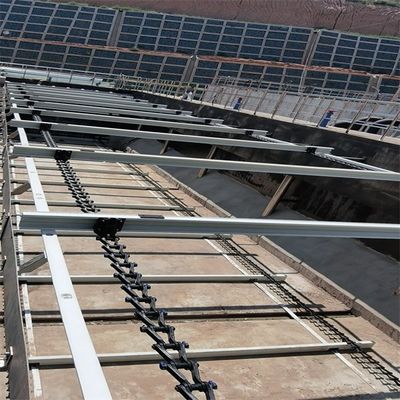

1. La ruspa spianatrice a catena del fango rimuove continuamente i solidi in sospensione che galleggiano sulla superficie dell'acqua e sul fango al fondo del carro armato, ai movimenti lungo la superficie del carro armato ed al fondo e spinge i solidi in sospensione dall'estremità dell'entrata del livello liquido nell'estremità dello sbocco. Può essere usata per la scrematura e raschio del fondo della superficie interna del chiarificatore primario rettangolare e chiarificatore secondario come pure scrematura delle forme varie del corpo del carro armato. È stata ampiamente usata nell'industria del trattamento delle acque negli ultimi anni.
2. Guidato dal dispositivo di azionamento periferico, il fascio principale è determinato lungo la canottiera sportiva ad una velocità lineare di 2.0m/min con il supporto girante centrale come l'asse e la parte inferiore del fascio principale è collegata con il supporto, l'apparecchio per lo spurgo delle caldaie, ecc. La ruspa spianatrice della feccia è messa vicino al livello liquido ed estende lungo lo stabilizzatore centrale fino la ruspa spianatrice provvista di cardini. Quando il fascio principale gira, la ruspa spianatrice della feccia screma la feccia al livello liquido dal centro dello stagno alla periferia dello stagno e la raccoglie nell'area provvista di cardini della ruspa spianatrice. I movimenti raccolti della feccia verso il secchio di scrematura con la macchina principale intorno allo stagno, lo raschia nel secchio di scrematura tramite la cerniera della ruspa spianatrice e lo scarica fuori dello stagno.
3. Quando la ruspa spianatrice si muove avanti e indietro, uno strato di fango al fondo del carro armato si muove sempre in avanti finché non cada nel fango che raccoglie la fossa. Il movimento alternativo della ruspa spianatrice inoltre ha la funzione del fango di ispessimento, che è particolarmente importante nelle applicazioni pratiche. Quando la quantità di acque luride è uguale, più alta la concentrazione di fango, più basso il tasso del consumo di acqua, che inoltre riduce la perdita di acqua e di energia.
Caratteristiche di prodotto
1. Buona qualità dell'installazione, manutenzione facile e tempo di impiego lungo.

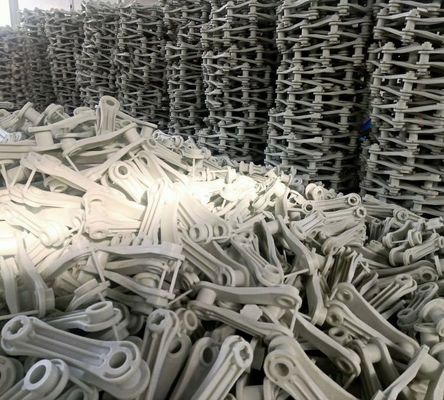

2. il risparmio energetico, parti di plastica è leggero e facile da muoversi ed il consumo di energia è piccolo.

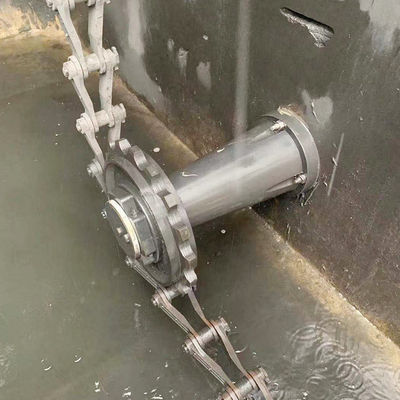

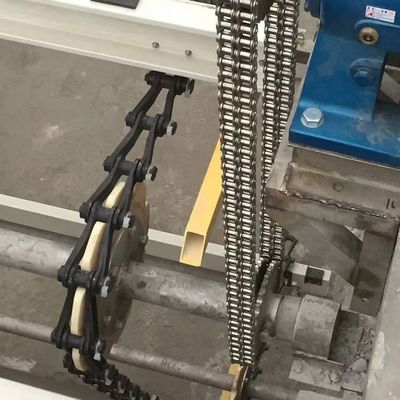

3. La ruota folle (ruota della guida) può essere regolato per la calibratura. La lunghezza fra le catene può anche essere regolato secondo il passo a catena.
4. La ruspa spianatrice inferiore di plastica del fango della ferrovia può impedire il deragliamento e può essere regolato per i problemi secondari.
5. consumo di energia basso e costo di gestione basso.
Parametro
Number di modello/parametri | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
Diametro dello stagno Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
Intorno alla linea velocità v (m/min) | 2.0~3.0 | |||||||||
Dimensioni di camminata della ruota (millimetri) | Φ400x120 | Φ120x450 | ||||||||
potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
B | Secondo le esigenze degli utenti | |||||||||
H3 | Secondo le esigenze degli utenti | |||||||||
L | Secondo le esigenze degli utenti | |||||||||
Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
