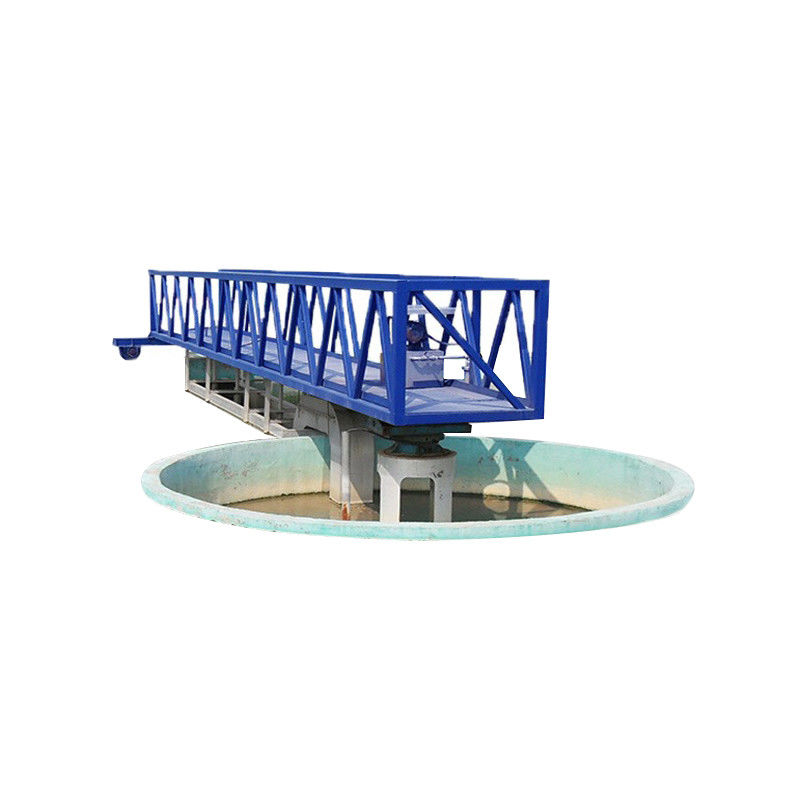

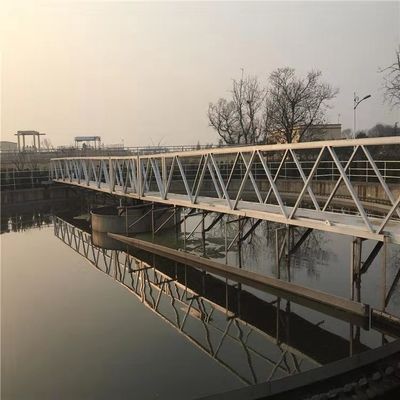

chiarificatore del ponte dell'azionamento dell'impianto di depurazione della ruspa spianatrice centrale del fango e dell'apparecchio per lo spurgo delle caldaie pieni del ponte di metà

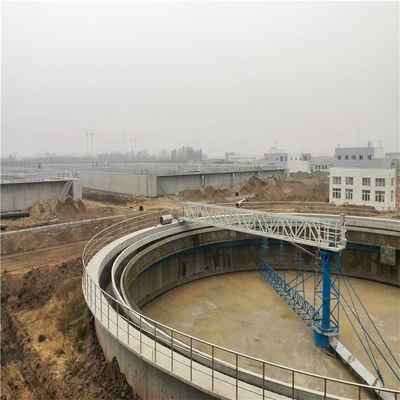

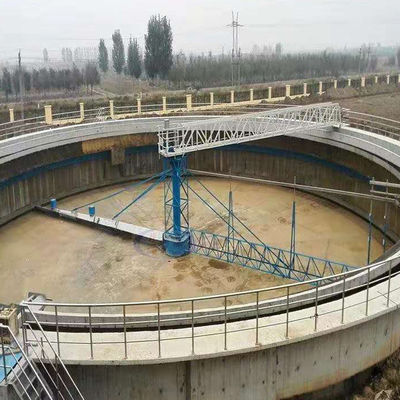

La ruspa spianatrice centrale del fango dell'azionamento è applicabile al fango che raschia e che scarica del chiarificatore di flusso radiale (circolare) con un diametro generalmente non maggior di 18m nella pianta acquatica o nell'impianto di depurazione nel progetto del rifornimento idrico e di drenaggio. Il fango è raschiato al recipiente collettore del fango centrale dalla ruspa spianatrice attraverso l'azionamento della decelerazione ed alla trasmissione della componente della sospensione ed è scaricato dal carro armato dalla pressione o dalla pompa idrostatica.
Principio di funzionamento

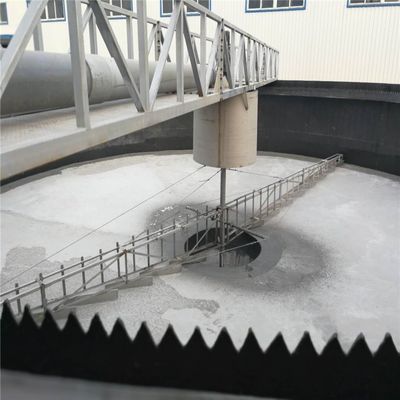

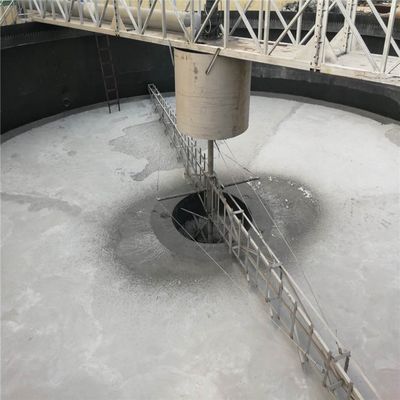

L'acqua non depurata dei flussi centrali della ruspa spianatrice del fango dell'azionamento al carro armato di straripamento intorno allo stagno dopo la distribuzione tramite il tamburo centrale di distribuzione di acqua. Con la diminuzione della portata, i solidi in sospensione nel corpo dell'acqua sono separati e sistemati al fondo dello stagno. Il surnatante è scaricato dal carro armato di straripamento tramite il piatto della diga di straripamento.
Caratteristiche dell'attrezzatura
1. La parte della trasmissione adotta doppia la protezione elettrica e meccanica di sovraccarico, che rende l'operazione più sicura ed affidabile.
2. La parte subacquea è fatta di acciaio inossidabile, che ha un tempo di impiego lungo di resistenza della corrosione.
3. L'effetto di raschio del fango è buono ed il tenore d'acqua di fango scaricato è basso.
Parametri del prodotto
|
Parametro/modello WidthΦ dello stagno (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
| Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
| Intorno alla linea velocità V (m/min) | 1.8~2.2 | |||||||||
| Dimensioni di camminata della ruota (millimetri) | 400x120 | 420x150 | ||||||||
| Potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Secondo le esigenze degli utenti | |||||||||
| H3 | Secondo le esigenze degli utenti | |||||||||
| L | Secondo le esigenze degli utenti | |||||||||
| Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
