Apparecchio per lo spurgo delle caldaie a catena del piatto di Chain del produttore della ruspa spianatrice del fango della trazione di acciaio inossidabile per il chiarificatore

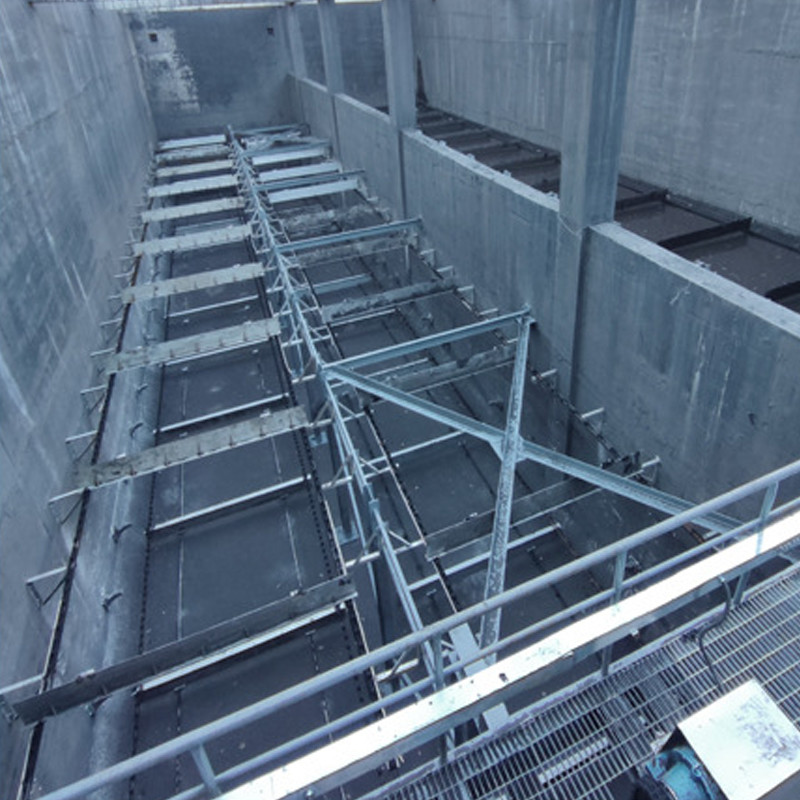

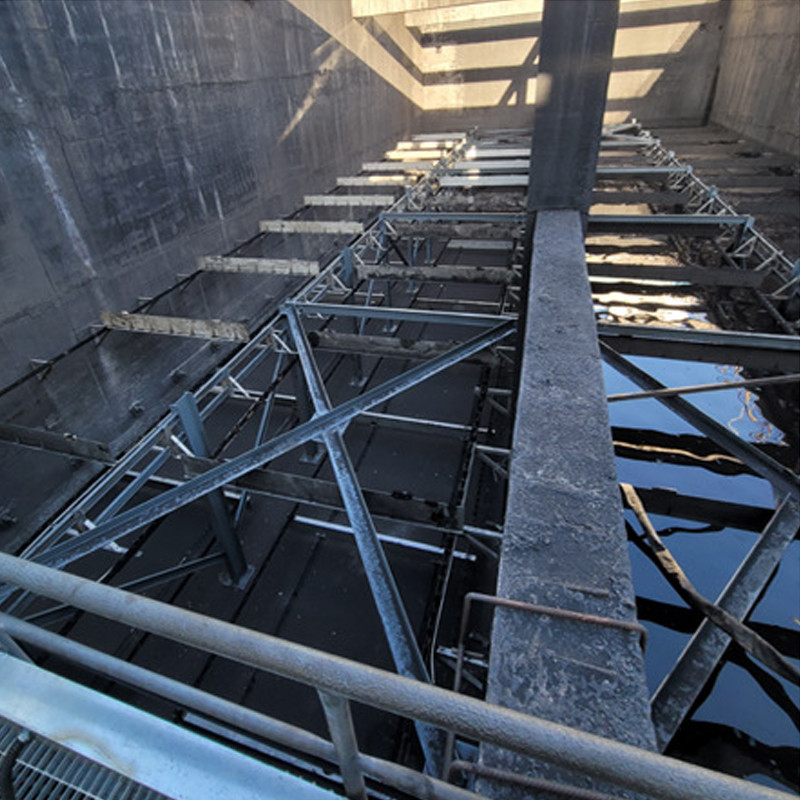

Il tipo a catena ruspa spianatrice del fango pricipalmente è utilizzato per raschiare e rimuovere il sedimento al fondo del chiarificatore (rettangolare) di orizzontale, particolarmente il chiarificatore, il separatore di olio, chiarificatore primario ed altri carri armati rettangolari nel progetto di trattamento delle acque. Può anche scremare l'olio e la feccia di galleggiamento sulla superficie liquida. Il tipo a catena ruspa spianatrice del fango ha struttura semplice, una macchina è installazione multiuso e conveniente, funzionamento e manutenzione, funzionamento sicuro ed affidabile, ecc.
Composizione strutturale

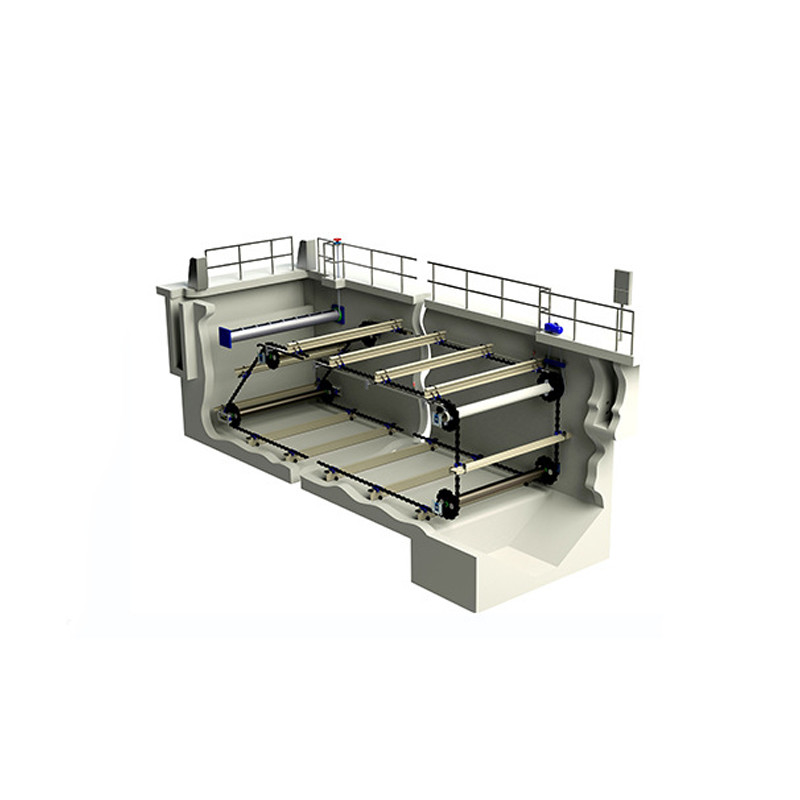

La scrematrice della landa, la ruspa spianatrice della sabbia, la ruspa spianatrice del fango e la scrematrice delle scorie pricipalmente sono composte di dispositivo dell'azionamento della decelerazione riparato sulla terra, sulla catena della trazione con l'insieme della ruspa spianatrice nello stagno, sulle paia della ruota dentata di azionamento, sul tenditore e sul dispositivo di protezione della sicurezza.
Principio di funzionamento

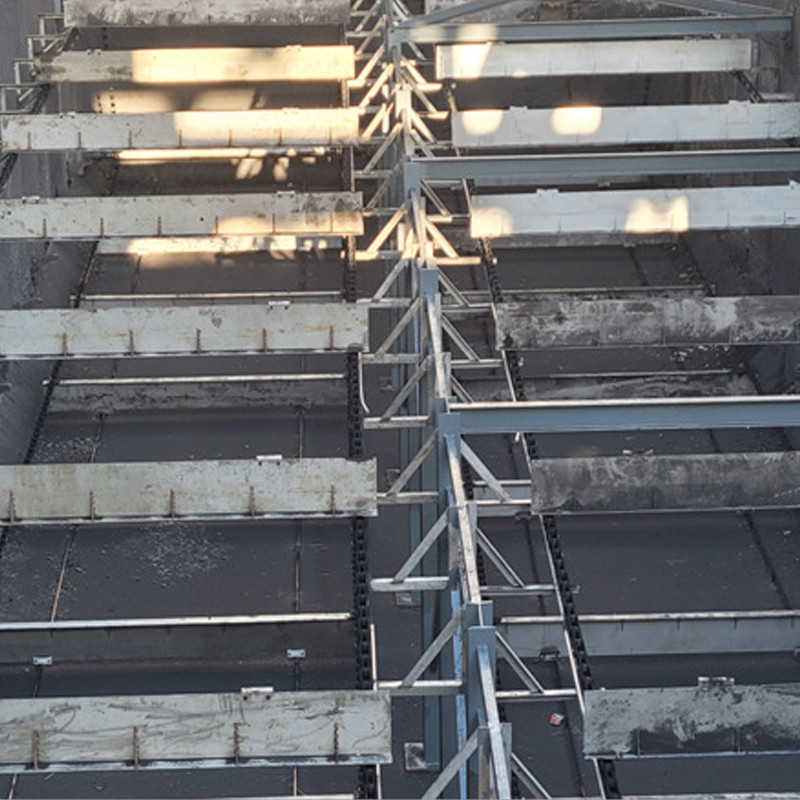

Il dispositivo di decelerazione dell'azionamento del tipo ruspa spianatrice della landa del fango trasmette il potere alla catena di resistenza con le paia della ruota a catena di guidare la ruspa spianatrice per girare direzionale e continuamente lungo le rotaie di guida superiori e più basse dello stagno. Durante l'operazione, la ruspa spianatrice raschia la sabbia sul pavimento dello stagno ed il fango oleoso sulla superficie dello stagno al recipiente collettore del fango ed al tubo di scarico delle scorie per scaricarle dallo stagno.
Caratteristiche dell'attrezzatura
1. La catena speciale è usata per la trasmissione affidabile.
2. il cuscinetto impermeabile è adottato, con tempo di impiego lungo.
3. La struttura è ragionevole e l'operazione è stabile.
Un raschio di 4 sabbie è completo ed efficiente.
5. La velocità commovente della ruspa spianatrice è moderata, che ha poca perturbazione alle acque luride ed è favorevole alla sedimentazione dei solidi in sospensione.

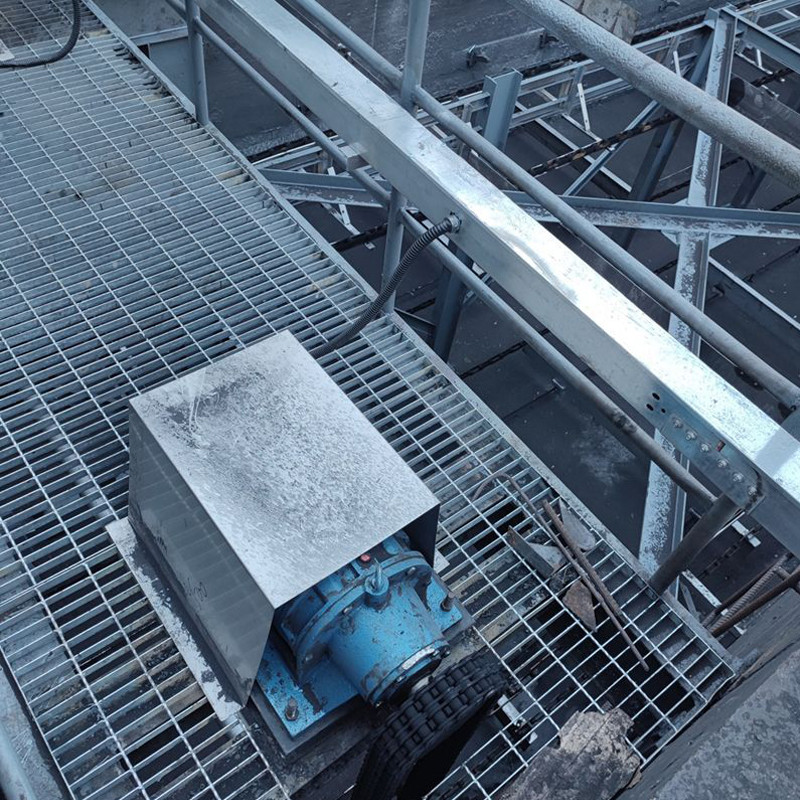

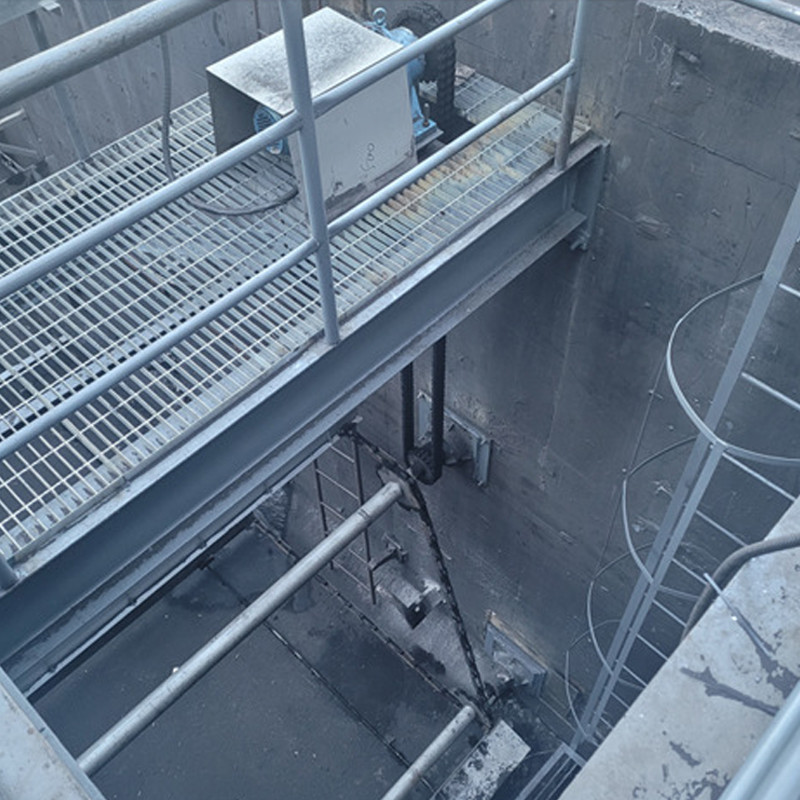

6. La ruspa spianatrice fa il movimento rotatorio continuo nello stagno senza invertire. Il dispositivo dell'azionamento è situato sulla piattaforma sulla cima dello stagno, in modo dalla distribuzione e la manutenzione di energia sono molto semplici
7. Può anche essere usato come scrematrice delle scorie senza meccanismo supplementare.
Parametro
| Number di modello/parametri | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diametro dello stagno Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
| Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
| Intorno alla linea velocità v (m/min) | 2.0~3.0 | |||||||||
| Dimensioni di camminata della ruota (millimetri) | Φ400x120 | Φ120x450 | ||||||||
| potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Secondo le esigenze degli utenti | |||||||||
| H3 | Secondo le esigenze degli utenti | |||||||||
| L | Secondo le esigenze degli utenti | |||||||||
| Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
