Attrezzatura centrale di trattamento delle acque di efficienza di High del produttore dell'apparecchio per lo spurgo delle caldaie dell'azionamento del ponte pieno
La ruspa spianatrice centrale del fango dell'azionamento è ampiamente applicabile al fango che raschia e che scarica del chiarificatore di flusso radiale (circolare) con un diametro di generalmente non più di 18m nella pianta acquatica o nell'impianto di depurazione nel progetto del rifornimento idrico e di drenaggio. Ha la struttura ragionevole, l'alta efficienza, il funzionamento conveniente e manutenzione ed è un appoggio ideale del progetto di trattamento delle acque.
Principio di funzionamento

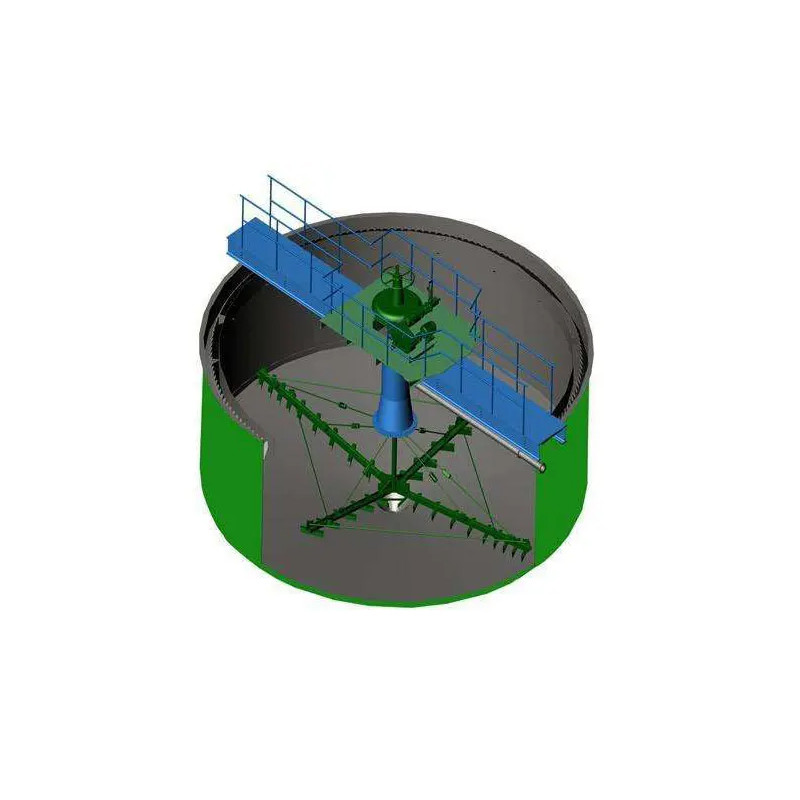

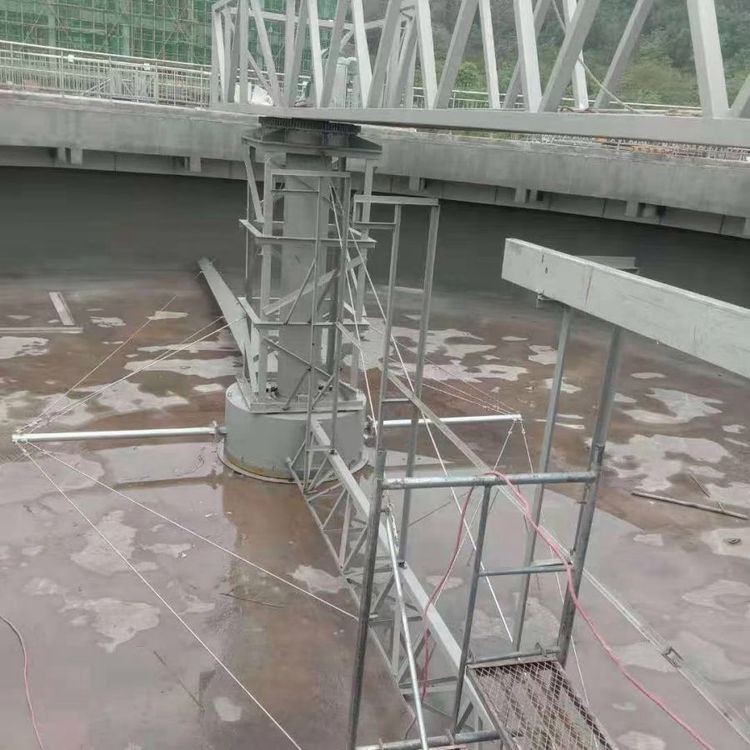

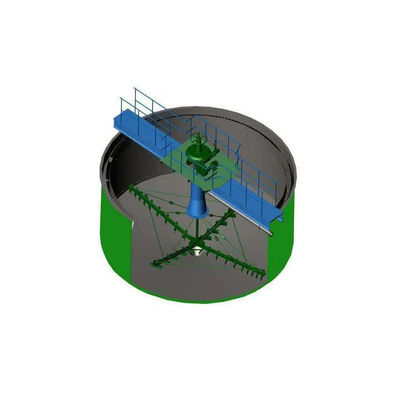

La ruspa spianatrice centrale del fango dell'azionamento adotta il tipo centrale della sospensione e dell'azionamento. Dopo che le acque luride sfociano nel tamburo di diversione dal tubo adduttore sotto il ponte funzionante e si diffondono, entrano anche fuori in un modo radiale la periferia. Il fango sospeso è depositato al fondo del carro armato dopo la sedimentazione. Il dispositivo dell'azionamento guida l'asse verticale centrale per girare e guida il braccio della ruspa spianatrice e la ruspa spianatrice del fango per girare. Dopo che il fango è raschiato dalla periferia del carro armato al recipiente collettore del fango centrale, è scaricato dal carro armato tramite il tubo di scarico del fango dalla pressione idrostatica nel carro armato, la feccia sulla superficie dell'acqua è scremata al lato dello stagno tramite il dispositivo di scrematura rotatorio e poi ha raschiato nel secchio delle scorie dalla ruspa spianatrice e scaricato dallo stagno; Gli straripamenti galleggianti nel canale di scarico ed è scaricato tramite il piatto triangolare della diga dello sbocco.
Attenzione di operazione
1. Preparazioni prima dell'avviamento su: controlli se il riduttore è riempito al livello di olio normale, se ci sono corpi estranei attaccati sulla superficie dell'acqua dalla parte corrente e non ci dovrebbero essere blocchi di legno o altri corpi estranei, in modo da evitare il guasto durante il funzionamento.
2. colleghi l'alimentazione elettrica del motore e controlli la direzione positiva e negativa.
3. L'olio nel riduttore deve essere una volta al mese post-utilizzazione variabile e soltanto una volta all'anno da allora in poi.
4. Durante l'impiego delle attrezzature, l'attenzione sarà pagata a se l'operazione è normale. Se qualunque problema è trovato, fermi l'operazione in tempo per ispezione.
Parametri del prodotto
|
Parametro/modello WidthΦ dello stagno (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
| Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
| Intorno alla linea velocità V (m/min) | 1.8~2.2 | |||||||||
| Dimensioni di camminata della ruota (millimetri) | 400x120 | 420x150 | ||||||||
| Potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Secondo le esigenze degli utenti | |||||||||
| H3 | Secondo le esigenze degli utenti | |||||||||
| L | Secondo le esigenze degli utenti | |||||||||
| Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
