Serbatoio di sedimentazione delle acque reflue produttore di raschiatori per fanghi a trasmissione centrale Raschietto per fanghi in acciaio inossidabile 304

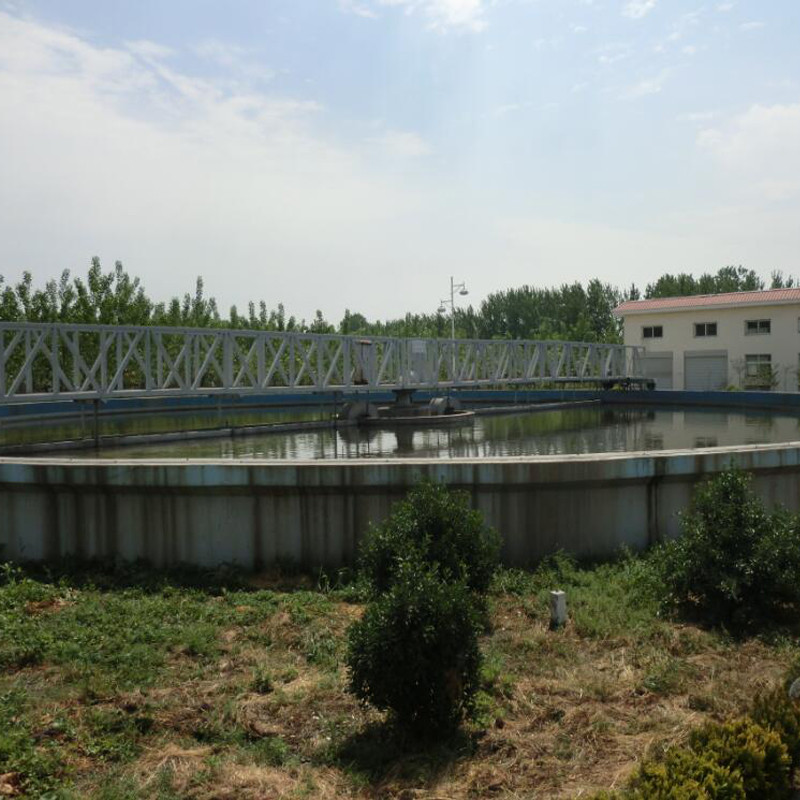

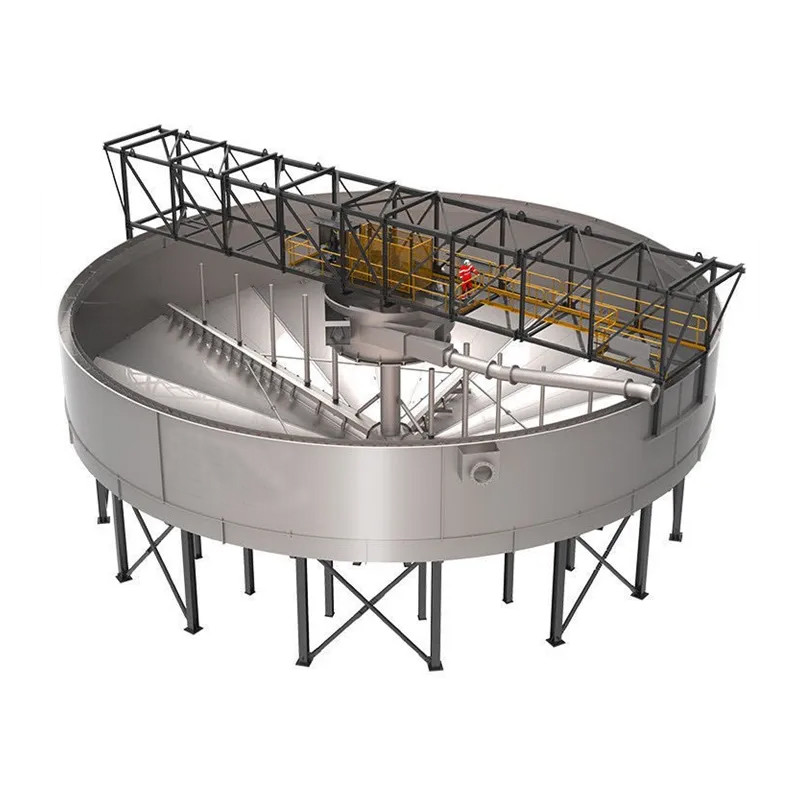

Il raschiafango a trasmissione centrale è applicabile alla raschiatura e allo scarico dei fanghi del serbatoio di sedimentazione a flusso radiale (circolare) con un diametro generalmente non superiore a 18 m nell'impianto idrico o nell'impianto di trattamento delle acque reflue nel progetto di approvvigionamento idrico e drenaggio.Il raschietto per fango a trasmissione centrale è composto principalmente da dispositivo di guida, albero principale, corrimano, trave in acciaio, barra a griglia verticale, supporto, raschietto per fango, piastra di sbarramento di troppopieno, tirante, raschietto piccolo, cuscinetto subacqueo, stabilizzatore di flusso, quadro elettrico e altro componenti.
Principio di funzionamento

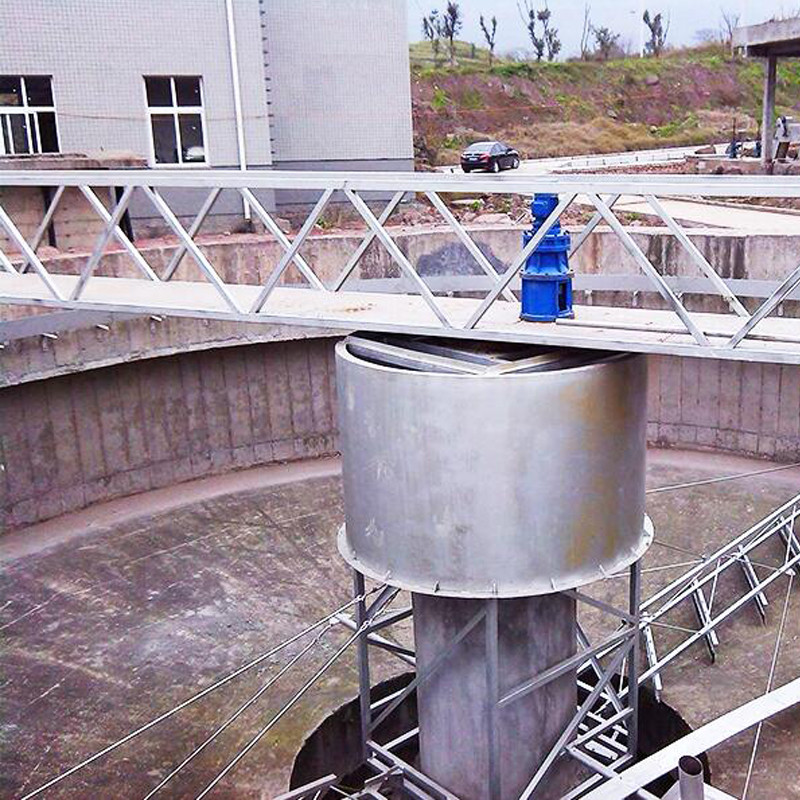

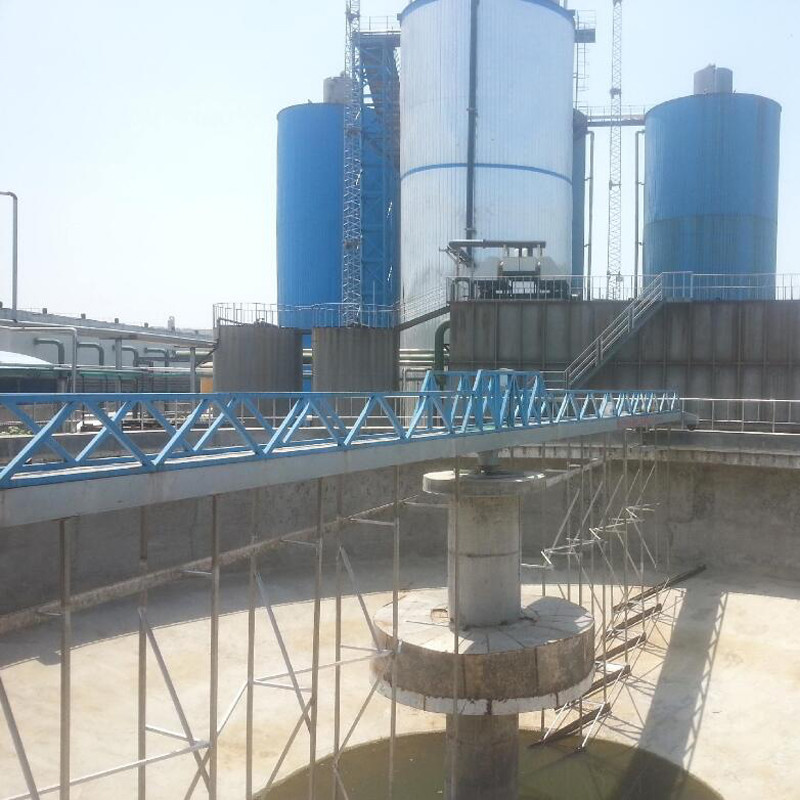

Il liquame scorre nel tamburo di deviazione dal tubo di ingresso per la diffusione, quindi defluisce uniformemente nell'ambiente circostante in direzione radiale.I fanghi in sospensione vengono depositati sul fondo della vasca dopo la sedimentazione.Il dispositivo di guida fa ruotare il cavalletto centrale e fa ruotare il braccio del raschietto e il raschietto.Dopo che i fanghi attorno al serbatoio sono stati raschiati nel serbatoio centrale di raccolta dei fanghi, vengono scaricati dal tubo di scarico dei fanghi all'esterno del serbatoio per pressione statica all'interno del serbatoio.La schiuma superficiale dell'acqua viene scremata a lato del serbatoio dal dispositivo di schiumatura, quindi viene raschiata nel secchio delle scorie dal raschiatore delle scorie e scaricata all'esterno del serbatoio;Il supernatante trabocca nel serbatoio di uscita attraverso la piastra triangolare di uscita dello sbarramento e poi si scarica.
Applicazione
Il raschietto per fango a trasmissione centrale può essere ampiamente utilizzato nei progetti di trattamento delle acque reflue nelle città, nell'industria chimica, nel tessile leggero, nella metallurgia e in altri settori.Il modello di utilità presenta i vantaggi di una struttura ragionevole, alta efficienza, funzionamento e manutenzione convenienti ed è un progetto di trattamento delle acque reflue ideale.
Caratteristiche principali

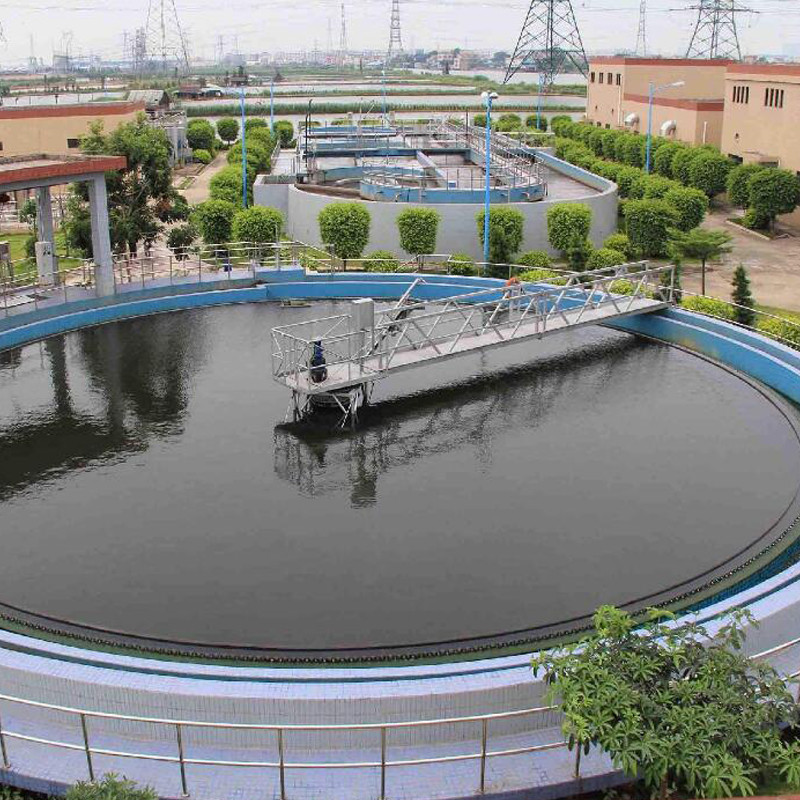

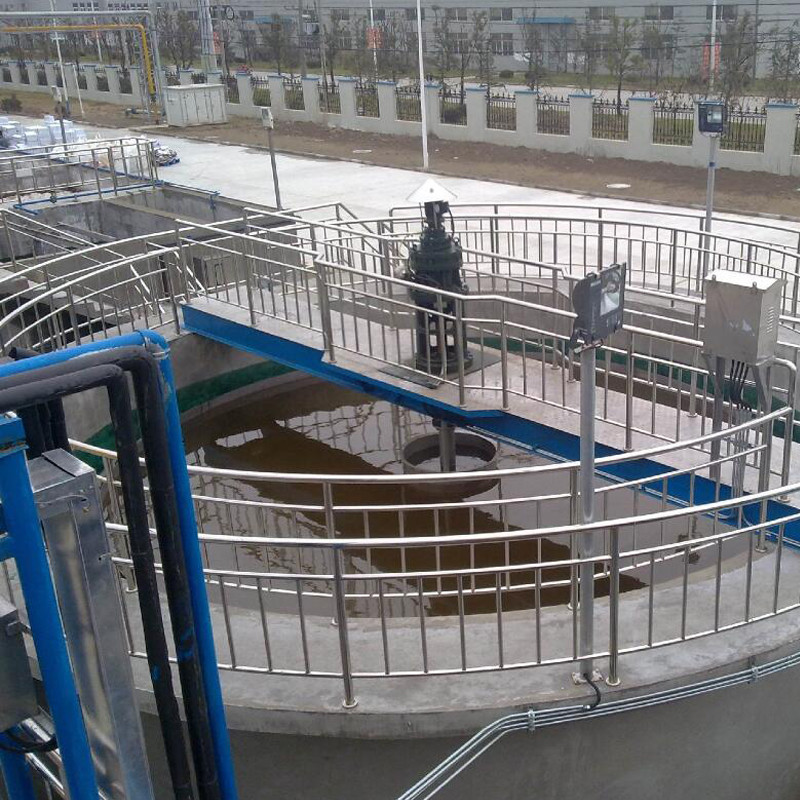

1. Il ponte di lavoro è del tipo a mezzo ponte e il suo materiale può essere struttura in acciaio al carbonio o acciaio inossidabile
2. Il dispositivo di guida adotta la combinazione di riduttore elicoidale e riduttore a vite senza fine per garantire la coppia e la velocità di uscita e un elevato effetto di trasmissione;
3. Il riduttore è dotato di un dispositivo di protezione da sovracoppia, sicuro e affidabile durante il funzionamento;
4. L'apparecchiatura è facile da usare e può controllare direttamente/a distanza il funzionamento dell'apparecchiatura;
Parametri
| Modello | NL 3xL | NL 4.5xL | NL 5xL | NL 6xL |
| Larghezza vasca B(m) | 3 | 4.5 | 5 | 6 |
| Lunghezza piscina consigliata L(m) | 8~16 | 8~16 | 8~16 | 8~16 |
| Profondità piscina consigliata H(m) | 3.5 | 3.5 | 3.5 | 3.5 |
| Potenza motrice (Kw) | 2.2 | 2.2 | 2.2 | 3 |
| Velocità commovente della ruspa spianatrice (m/min) | 1 | 1 | 1 | 1 |
| Spaziatura di Scrch (m) | 2 | 2 | 2 | 2 |
| Torbidità dell'acqua in ingresso (mg／L) | ≤500 | ≤500 | ≤500 | ≤500 |
