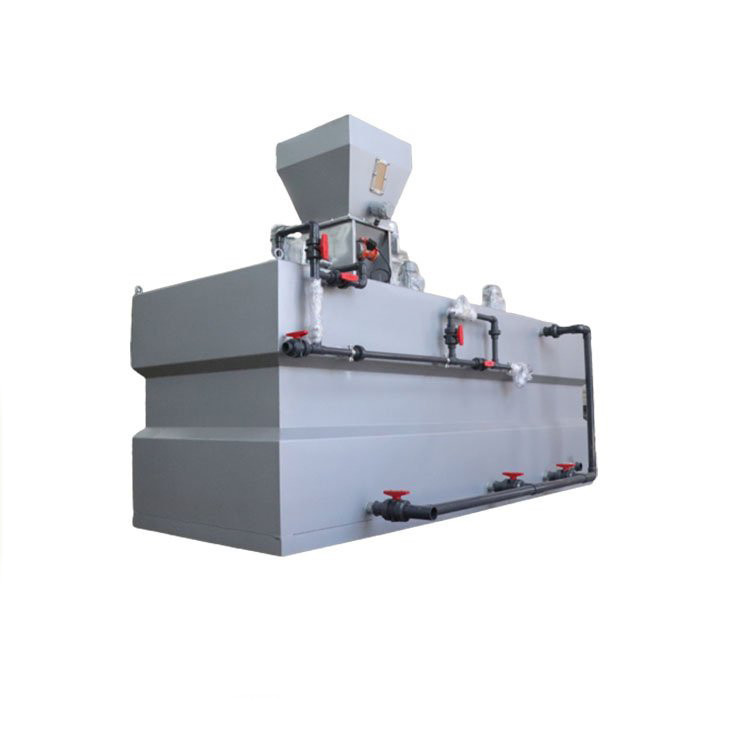

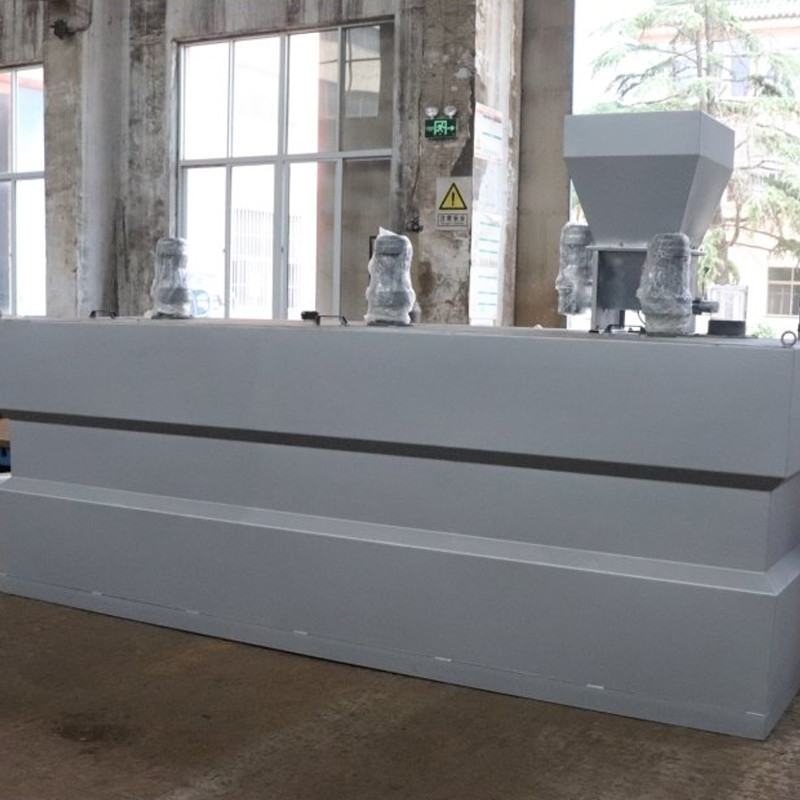

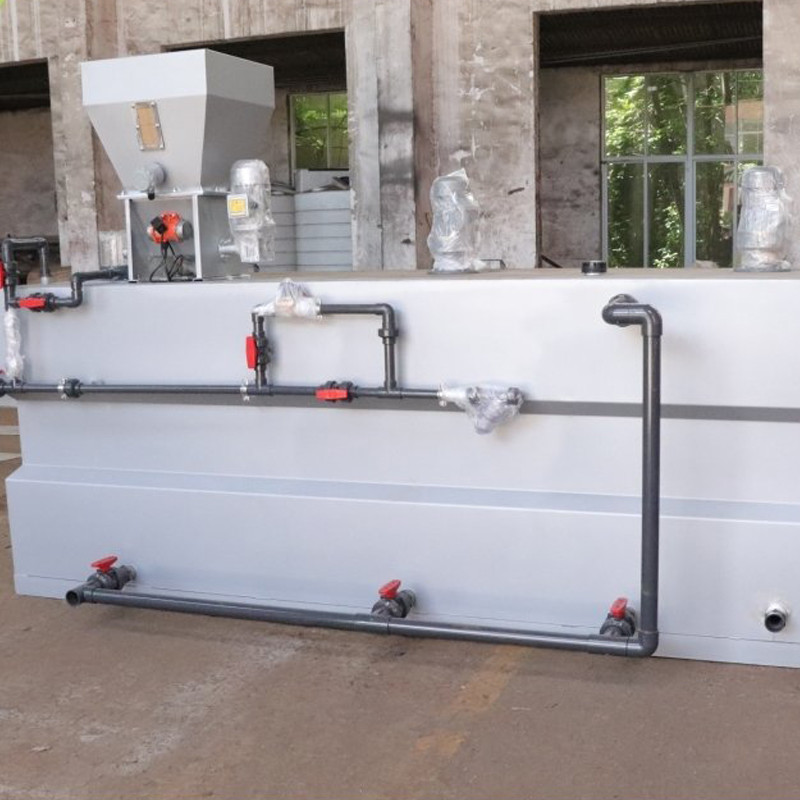

dispositivo di dosaggio automatico del flocculante PAM/PAC Produttore Sistema di dosaggio del fosfato integrato
Il dispositivo di dosaggio integra il serbatoio della soluzione (dispositivo di miscelazione se necessario), la pompa dosatrice dosatrice, il filtro a Y, la valvola di troppopieno di sicurezza, la valvola di ritegno, il compensatore di flusso, lo strumento di controllo, il manometro, l'indicatore di livello, la valvola di controllo e la tubazione, il troppopieno di raccolta dell'acqua dispositivo, ecc. per formare un dispositivo di dosaggio completamente automatico.
Il sistema di controllo completamente automatico nella scatola di controllo può confrontare e giudicare il segnale di flusso impostato con il segnale di flusso effettivo, calcolare il valore del flusso e controllare il flusso della pompa dosatrice attraverso il sistema di controllo della conversione di frequenza o il sistema di controllo della corsa elettrica.
Principio di funzionamento
Il dispositivo di dosaggio eroga l'agente in polvere o l'agente liquido al serbatoio della soluzione in una quantità fissa e avvia il dispositivo di miscelazione per mescolare contemporaneamente la soluzione nel serbatoio della soluzione, quindi apre la valvola sul fondo del serbatoio della soluzione per fare la soluzione scorre automaticamente all'ingresso della pompa dosatrice, quindi la pompa dosatrice eroga la soluzione al punto di dosaggio in base ai requisiti impostati.Il dosaggio è controllato dal sistema di controllo completamente automatico attraverso il sistema di controllo della conversione di frequenza o il sistema di controllo della corsa elettrica.
Caratteristiche del prodotto
1. Assumendo come corpo principale la progettazione del sistema, si supera la difficoltà della scarsa sistematicità dei prodotti tradizionali con singola apparecchiatura o componente come corpo principale;
2. Assorbire l'essenza della tecnologia di dosaggio nazionale ed estera e ottimizzare il processo con un nuovo concetto di design;
3. Il design modulare della struttura del prodotto e la combinazione integrata facilitano l'espansione di capacità e funzioni;
4. Schema di configurazione flessibile in base alla diversa qualità dell'acqua e alle diverse esigenze degli utenti;
5. Gli utenti possono scegliere attrezzature e componenti di varie marche, materiali e gradi in patria e all'estero;
Parametri
| Tipo | QJY-500 | QJY-1000 | QJY-1500 | QJY-2000 | QJY-3000 | |
| capacità di produzioneQ(L/h) | 500 | 1000 | 1500 | 2000 | 3000 | |
| Dimensione | 900x1500x1650 | 1000x1625x1750 | 1000 x 2440 x 1800 | 1220x2440x180C | 1220x3200x2000 | |
| Potere di dosaggio della polvere Ni (chilowatt) | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | |
| miscelatore | Diametro lamaG(mm) | 250 | 250 | 250 | 250 | 250 |
| Velocità mandrino verticale (i/min) | 96 | 96 | 96 | 96 | 96 | |
| PotenzaN2(KW) | 0,55 x 2 | 0.55x2 | 0,55 x 2 | 0.55x2 | 0.55x2 | |
| Pompa a vite dosatrice | Flusso Q2(mVh) | 1 | 1 | 1,5~2,0 | 1,5-2,0 | 3.0 ~ 5.0 |
| Alzata(m) | 20 | 20 | 20 | 20 | 20 | |
| Potenza n3(chilowatt) | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | |
| Diametro ingresso acqua (mm) | 20 | 20 | 25 | 25 | 32 | |
| Uscita acqua Dia(mm) | 20 | 20 | 25 | 25 | 32 | |
| Installazione | B | 900 | 1000 | 1000 | 1220 | 1220 |
| l | 1500 | 1625 | 2440 | 2440 | 3200 | |
| H | 1650 | 1750 | 1800 | 1800 | 2000 | |
| Ciao | 800 | 1050 | 1050 | 1050 | 1350 | |
