Orizzontale in acciaio al carbonio fango produttore di trasportatori a coclea senza albero miniera di carbone cemento attrezzature di trasporto mobili
È composto principalmente da elicoide, cuscinetto, trogolo del materiale, ingresso e uscita, dispositivo di azionamento, ecc. Il corpo a spirale rigido è supportato sul trogolo del materiale attraverso i cuscinetti in testa, coda e parti centrali per formare un componente rotante che può realizzare trasporto materiale.Il corpo a spirale agisce tramite un dispositivo di azionamento installato in testa, e l'ingresso e l'uscita del materiale sono rispettivamente disposte sul lato superiore della coda della vasca del materiale e sul lato inferiore della testata.
Precauzioni per l'installazione
1. La linea centrale della vasca del materiale e l'albero a spirale devono essere mantenute in buona coassialità.
2. Le giunzioni tra le sezioni dello scivolo devono essere tese senza dislocazioni.È possibile aggiungere guarnizioni tra le sezioni e tra il coperchio della testata e lo scivolo per garantire la tenuta dello scivolo.Allo stesso tempo, è possibile regolare l'errore di lunghezza dello scivolo.
3. La distanza tra la parete interna della vasca del materiale e il corpo a spirale deve essere uguale.
4. L'albero del dispositivo di azionamento e l'albero a spirale devono essere mantenuti in buona coassialità.L'altezza dell'azionamento può essere regolata con l'aiuto di spessori.
5. Dopo l'installazione, il corpo a spirale deve essere sottoposto a prova di equilibrio statico.
6. Il cuscinetto intermedio della sospensione deve supportare in modo affidabile e corretto l'albero di collegamento per evitare la deformazione radiale dell'albero a spirale.L'installazione può essere ottenuta regolando gli spessori tra le pastiglie dei cuscinetti.
7. Dopo l'installazione dell'intera macchina, controllare se sono presenti componenti vari nella macchina e se l'olio lubrificante è sufficiente in ogni punto di lubrificazione.
8. Durante la prova a vuoto, il cuscinetto non deve presentare perdite di olio e l'aumento della temperatura del cuscinetto non deve superare i 20 ℃.Durante la prova di carico, l'aumento di temperatura del cuscinetto non deve superare i 30 ℃.
Parametro
| arametri | spirale Diametro nominale (mm) diametro spirale (mm) |
Tipo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacità | angolo di installazione | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Velocità spirale n(giri/min) | 12-16 | ||||||
| Motore N(KW) | 0,75-5,5 (secondo L e angolo) | ||||||
| dimensione dell'installazione (millimetro) | UN | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Abbinamento con l'attrezzatura corrispondente | ||||||
| l | In base alle esigenze dell'utente | ||||||
| Li | Abbinamento con l'attrezzatura corrispondente | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Abbinamento con l'attrezzatura corrispondente | ||||||
| Ciao | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Abbinamento con l'attrezzatura corrispondente | ||||||

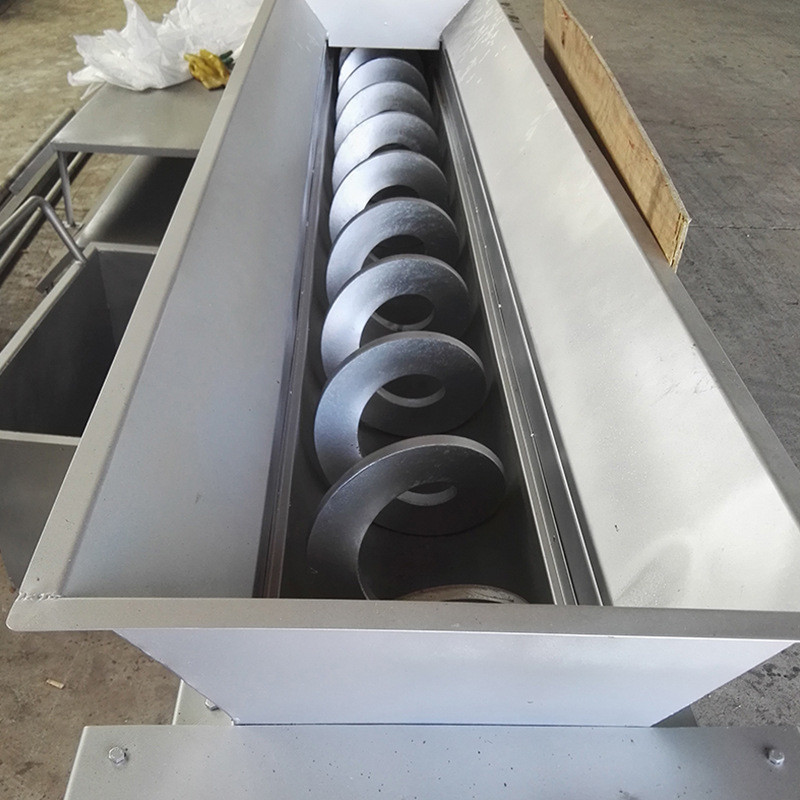

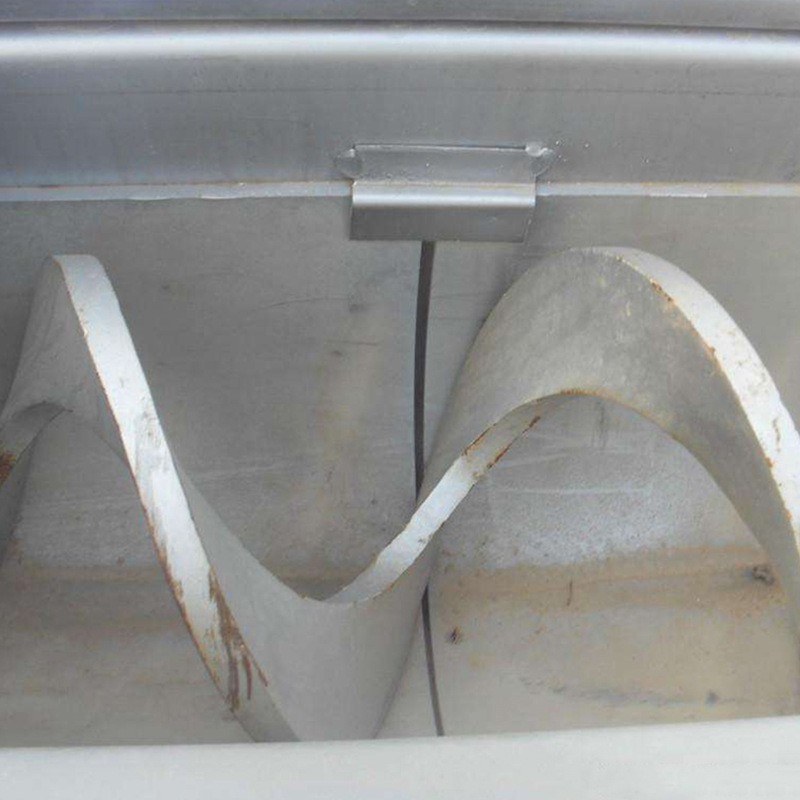

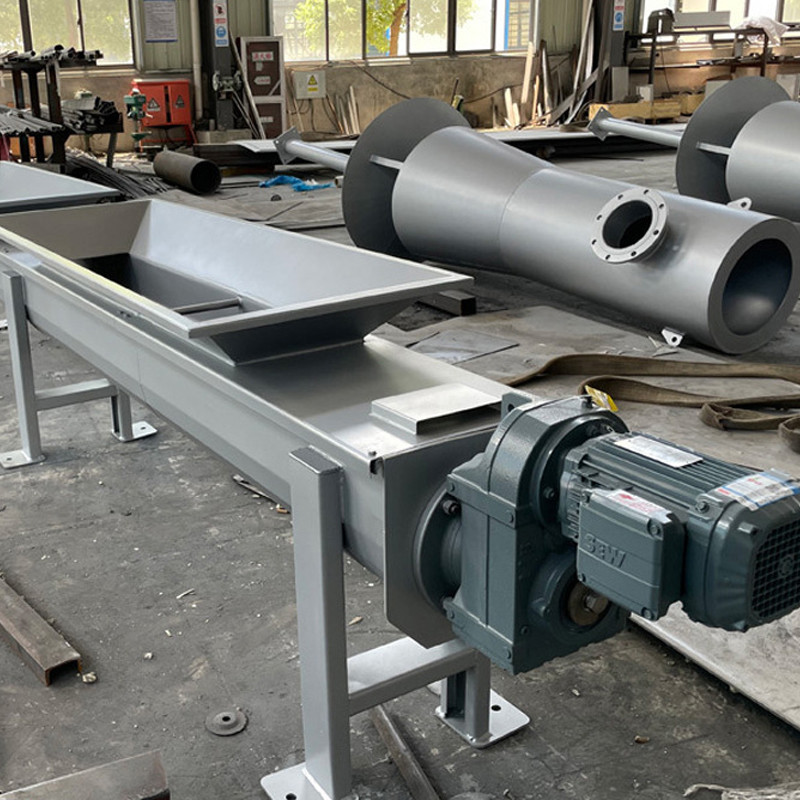

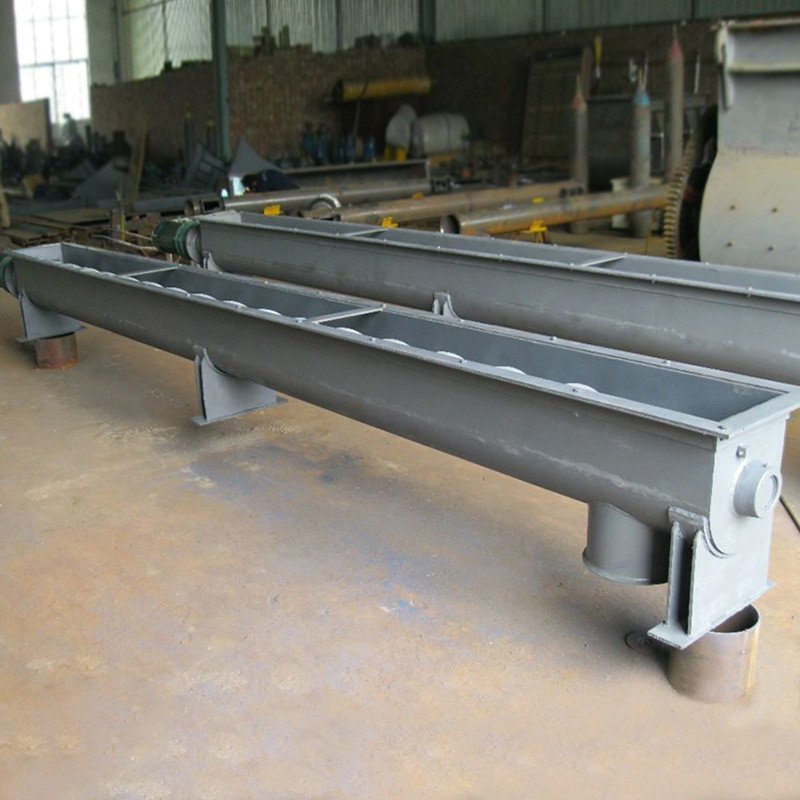

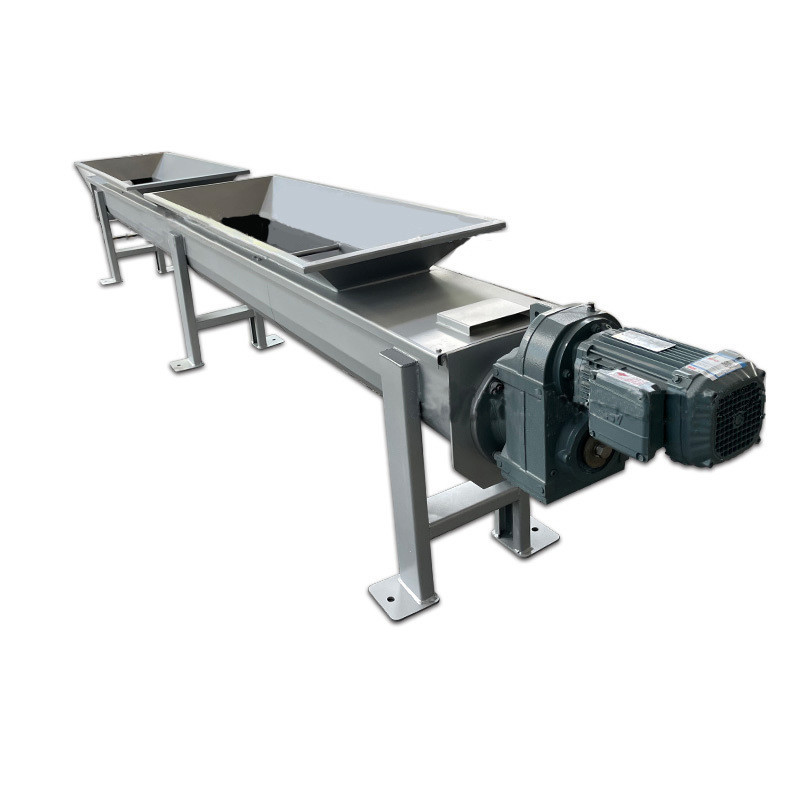

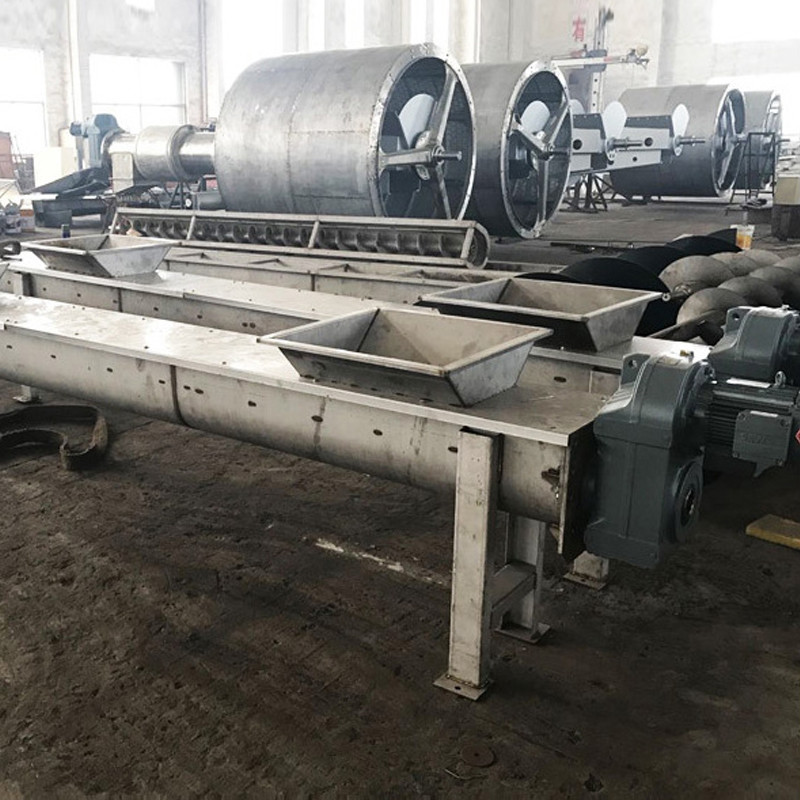

Immagine reale
