Attrezzatura per il trasporto di alimentatore di grano di minerale di cenere di fango di cemento del produttore di trasportatori a coclea di tipo U
Il trasportatore a coclea viene utilizzato principalmente per il trasporto orizzontale o inclinato di polvere, granulare e piccoli materiali, come carbone, cenere, scorie, cemento, grano e altri materiali;Non è adatto per il trasporto di materiali deperibili, viscosi, agglomeranti, nonché materiali che non si rompono durante il trasporto;La temperatura ambiente di funzionamento del trasportatore a coclea è - 20 ~ 50 ℃;La temperatura del materiale è inferiore a 200 ℃;Inclinazione nastro trasportatore ≤ 20 gradi;La lunghezza di trasporto è generalmente inferiore a 40 m.
Classificazione delle lame
Le lame a spirale della coclea sono principalmente di tre tipi: elicoidale solida, elicoidale a nastro ed elicoidale a lama.Pesatura a superficie solida elicoidale metodo S, adatta al trasporto di materiali polverulenti e granulari;La superficie della spirale del tipo a cinghia è denominata metodo D, e il suo passo della spirale è uguale al diametro della lama elicoidale, che è adatta al trasporto di materiali polverulenti e di piccole dimensioni;La superficie a spirale della lama viene utilizzata principalmente per il trasporto di materiali viscosi e comprimibili.I processi di miscelazione e miscelazione vengono completati contemporaneamente durante il processo di trasporto.Il passo della spirale è circa 1,2 volte il diametro della lama a spirale.
Composizione del prodotto
Le lame a spirale della coclea hanno rotazione sinistra e destra.La coclea è composta da tre parti: il corpo della coclea, l'ingresso e l'uscita del materiale e il dispositivo di azionamento;Il corpo del trasportatore a coclea è composto da cuscinetto di testa, cuscinetto di coda, cuscinetto di sospensione, anima a spirale, involucro, piastra di copertura e base;Il dispositivo di azionamento è composto da motore, riduttore, giunto e base.I diametri delle viti comunemente usati sono 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm e 1000 mm.Possono essere personalizzati anche trasportatori a coclea di altre specifiche.
Parametro
| arametri | spirale Diametro nominale (mm) diametro spirale (mm) |
Tipo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacità | angolo di installazione | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Velocità spirale n(giri/min) | 12-16 | ||||||
| Motore N(KW) | 0,75-5,5 (secondo L e angolo) | ||||||
| dimensione dell'installazione (millimetro) | UN | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Abbinamento con l'attrezzatura corrispondente | ||||||
| l | In base alle esigenze dell'utente | ||||||
| Li | Abbinamento con l'attrezzatura corrispondente | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Abbinamento con l'attrezzatura corrispondente | ||||||
| Ciao | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Abbinamento con l'attrezzatura corrispondente | ||||||

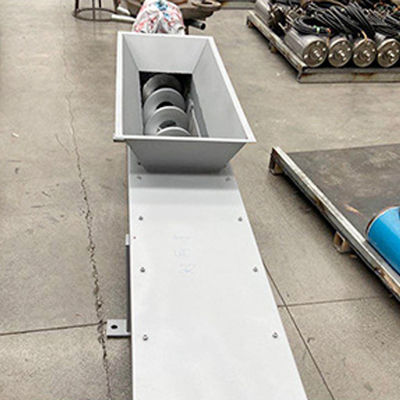

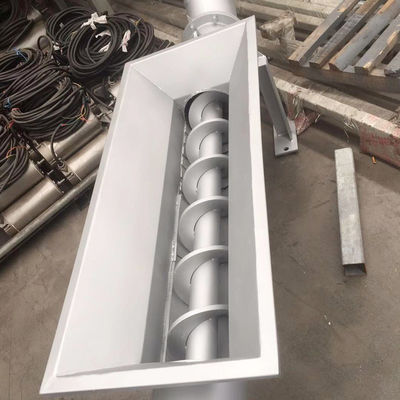

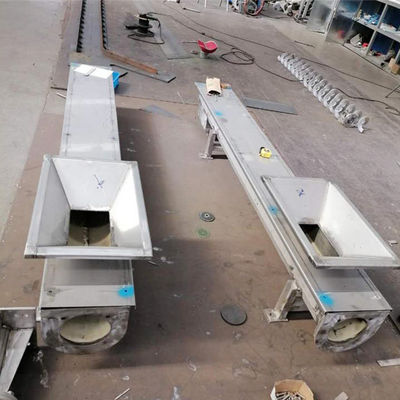

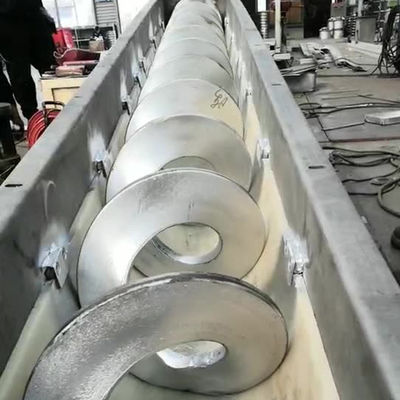

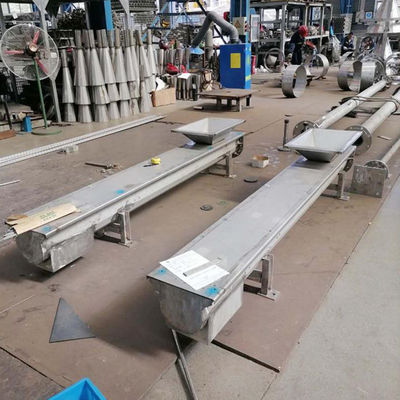

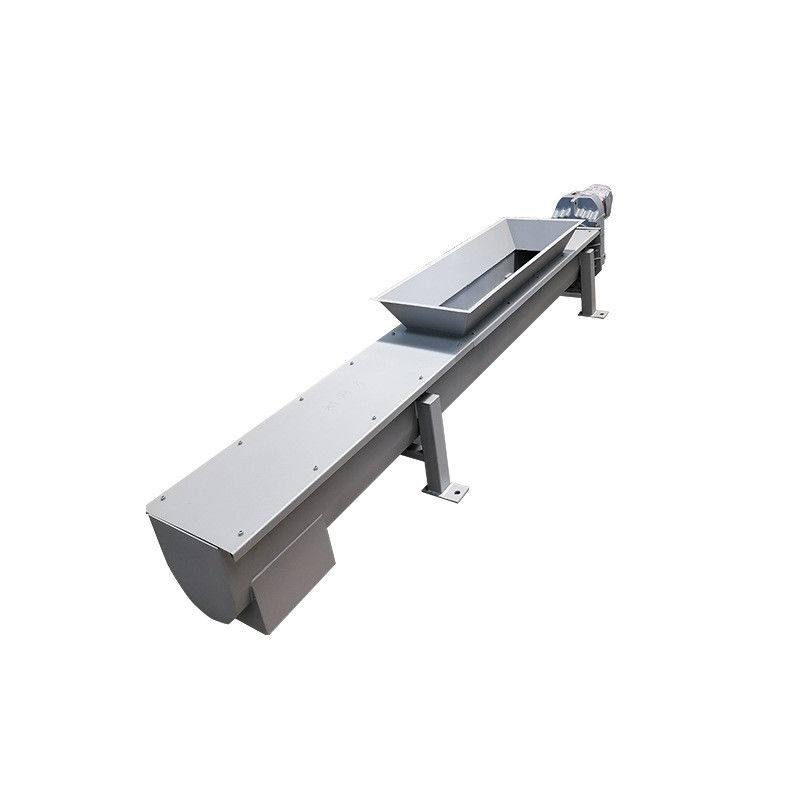

Immagine reale
