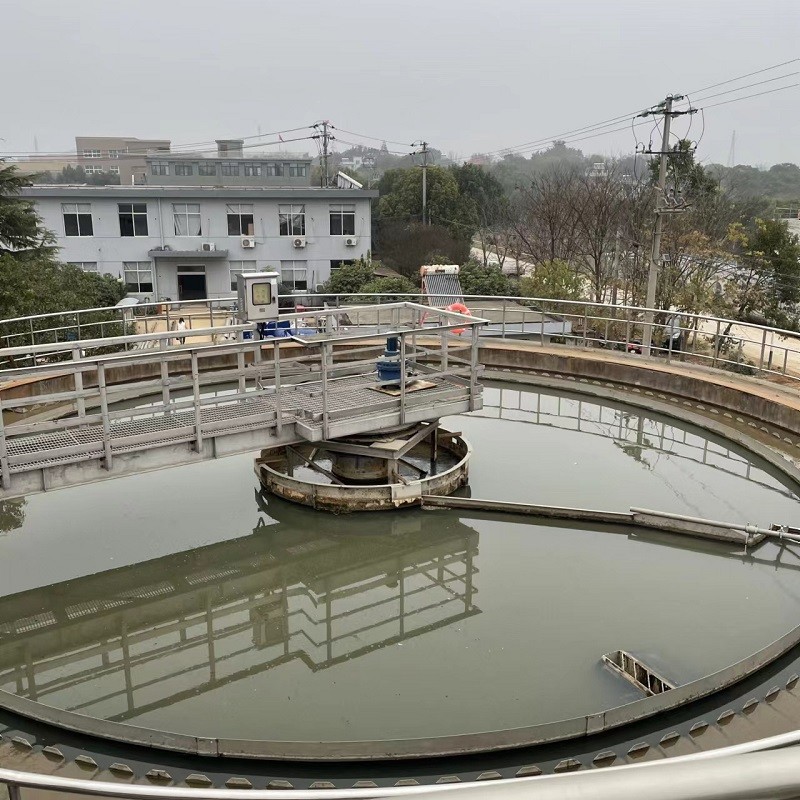

Attrezzatura periferica di trattamento del fango del chiarificatore del produttore della ruspa spianatrice del fango dell'azionamento del mezzo ponte di acciaio inossidabile

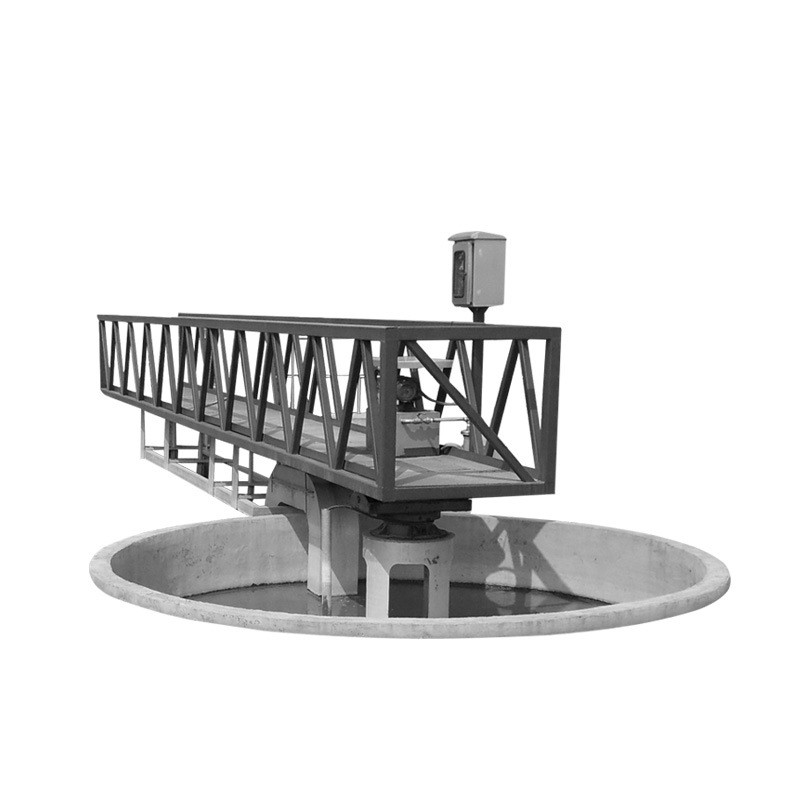

L'intera macchina pricipalmente è composta di ponte (pieno) di metà, il dispositivo di azionamento, il supporto rotatorio centrale, il braccio mobile, ruspa spianatrice del fango, scremante il dispositivo, la diga dell'acqua ed altre strutture d'acciaio. L'attrezzatura è ampiamente usata per il raschio e l'eliminazione del fango dai grandi e chiarificatori di medie dimensioni di flusso radiale. La struttura è contrafforte centrale, trasmissione periferica e dispositivo di rimozione della feccia.
Allo stesso tempo, l'attrezzatura è inoltre un'attrezzatura ideale di scarico del fango con effetto economizzatore d'energia notevole e manutenzione quotidiana conveniente.
Principio di funzionamento
Ruspa spianatrice periferica del fango dell'azionamento del mezzo ponte: uscire delle acque luride anche dal tubo adduttore nel centro dello stagno alla periferia in un modo radiale dopo diffusione tramite il cilindro di diversione. Il fango sospeso è depositato al fondo dello stagno dopo la sedimentazione. Il surnatante è scaricato dal carro armato tramite il piatto della diga di straripamento ed il fango è raschiato dalla periferia dello stagno al pozzetto centrale del fango tramite il piatto della ruspa spianatrice. Il fango è scaricato dallo stagno tramite il tubo di scarico del fango secondo la pressione di acqua nello stagno.
Caratteristiche di prodotto
1. La grande capacità d'elaborazione può conservare l'ingombro a pavimento.
2. L'attrezzatura ha bisogno soltanto di un motore, che conserva il consumo di elettricità e di energia.
3. La concentrazione nel fango che può essere raschiata è alta e l'effetto di scarico del fango è buoni.
4. La ruspa spianatrice ha struttura semplice, funzionamento sicuro ed affidabile e manutenzione conveniente.
5. buona adattabilità, facile realizzare controllo automatico completo.
Descrizione di ordine
1. Indichi prego quando la scrematura il dispositivo, il piatto della diga dello sbocco, il deflettore della feccia e del carro armato dello sbocco sono richiesti;
2. indichi i requisiti anticorrosivi, del motore e del riduttore del materiale, dell'attrezzatura;
3. Nell'ordinare, fornisca prego il disegno di processo di organizzazione civile dello stagno ed indichi le dimensioni dettagliate.
Parametro
| Number di modello/parametri | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diametro dello stagno Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
| Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
| Intorno alla linea velocità v (m/min) | 2.0~3.0 | |||||||||
| Dimensioni di camminata della ruota (millimetri) | Φ400x120 | Φ120x450 | ||||||||
| potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Secondo le esigenze degli utenti | |||||||||
| H3 | Secondo le esigenze degli utenti | |||||||||
| L | Secondo le esigenze degli utenti | |||||||||
| Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
