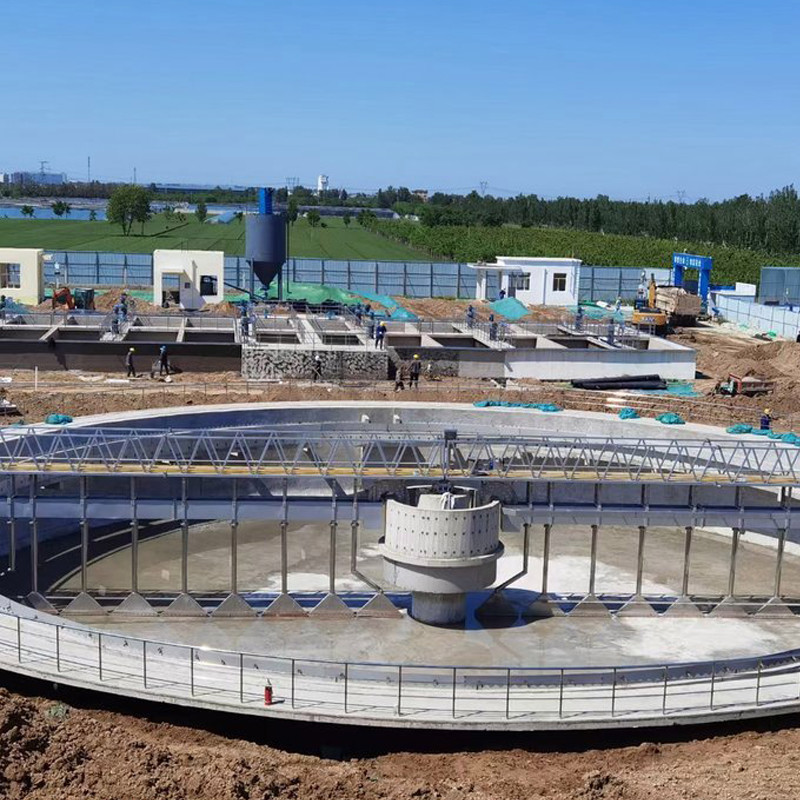

Impianto di depurazione municipale sospeso dell'azionamento di acciaio inossidabile della ruspa spianatrice centrale del fango
L'azionamento centrale ha sospeso il raschio del fango pricipalmente è utilizzato nel carro armato rotondo di ispessimento del fango dell'impianto di depurazione per raschiare il fango sistemato sul fondo del carro armato al pozzetto del fango per ritorno di fango o ispessirsi ed asciugare e screma la feccia sulla superficie del carro armato al saltatore della feccia, che è scaricato dal carro armato attraverso il saltatore della feccia per ulteriore trattamento.
principio di funzionamento

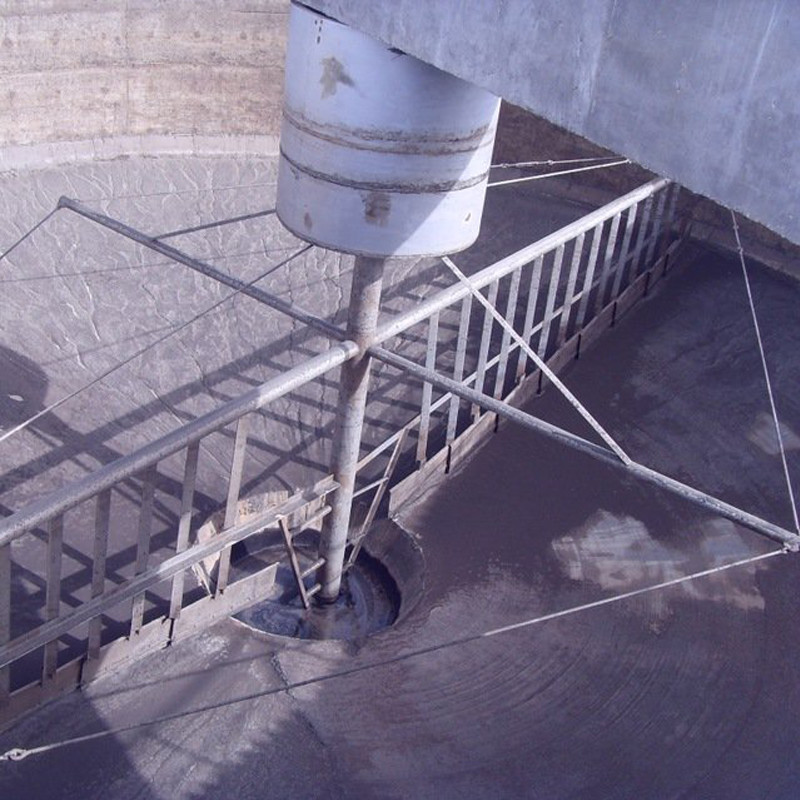

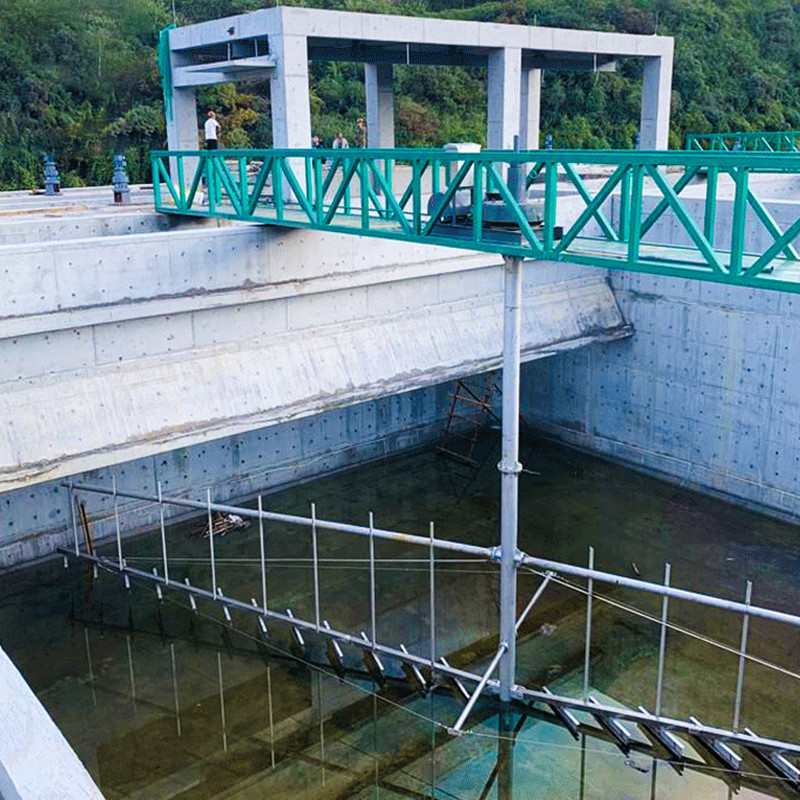

Guidato dall'unità motrice, l'apparecchio per lo spurgo delle caldaie determina la struttura sospesa della ruspa spianatrice per girare e raschia il fango sistemata al fondo del carro armato al pozzetto centrale del fango tramite la ruspa spianatrice. Per migliorare l'effetto di ispessimento del fango, il braccio della ruspa spianatrice guida per barra di griglia di ispessimento per mescolarsi lentamente. Nel passare attraverso il fango, fornisce un passaggio affinchè le acque luride sfugga a dal fango.
Caratteristiche di prodotto

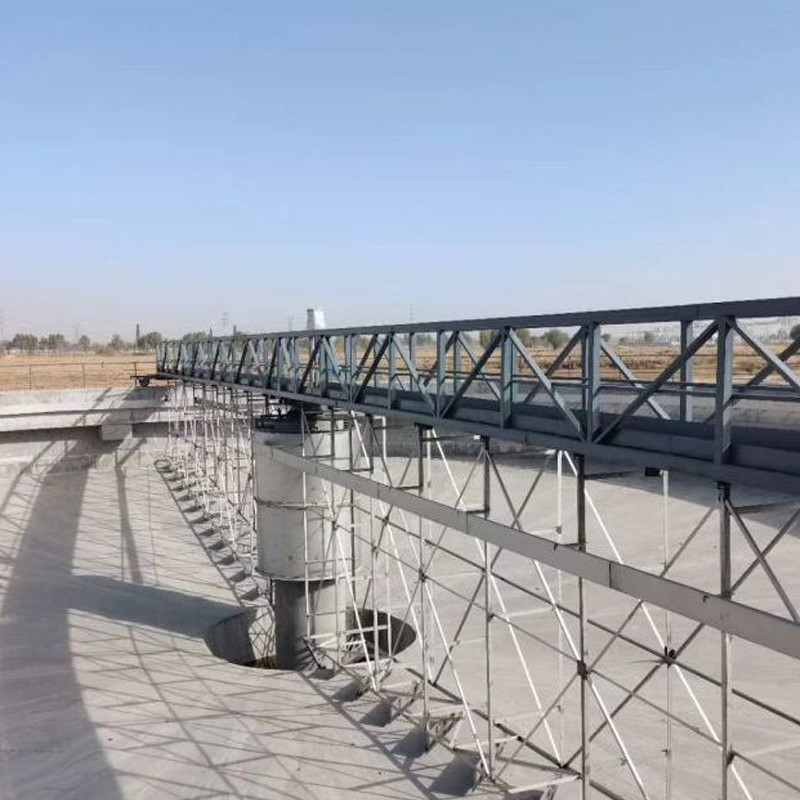

1. Struttura semplice e peso leggero; Mentre la struttura della capriata è adottata, il peso del meccanismo notevolmente è ridotto rispetto al meccanismo tradizionale.
2. manutenzione semplice e conveniente e costo di operazione basso.
3. Il nuovo meccanismo di trasmissione adotta il riduttore planetario, che è facile da installare, semplice e compatto nella struttura e nel livello nell'efficienza.
4. Tutte le componenti elettriche sono tipo, sicure ed affidabili all'aperto e possono essere controllate a caso ed a distanza.
5. Può essere fabbricato secondo la dimensione specifica degli utenti e le parti in contatto con l'acqua possono anche essere fatte di acciaio inossidabile.
Miscela del prodotto

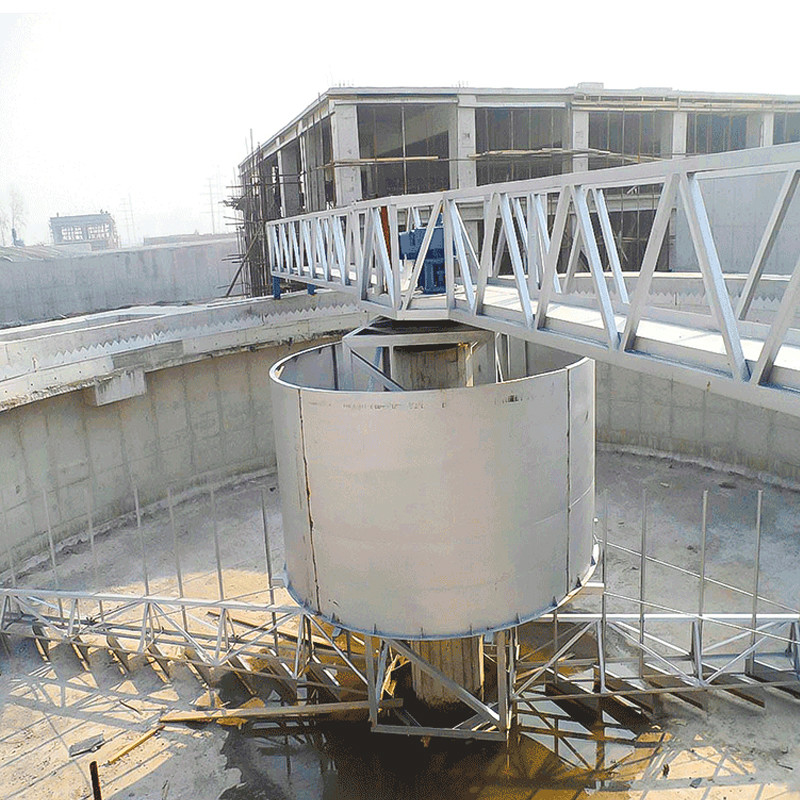

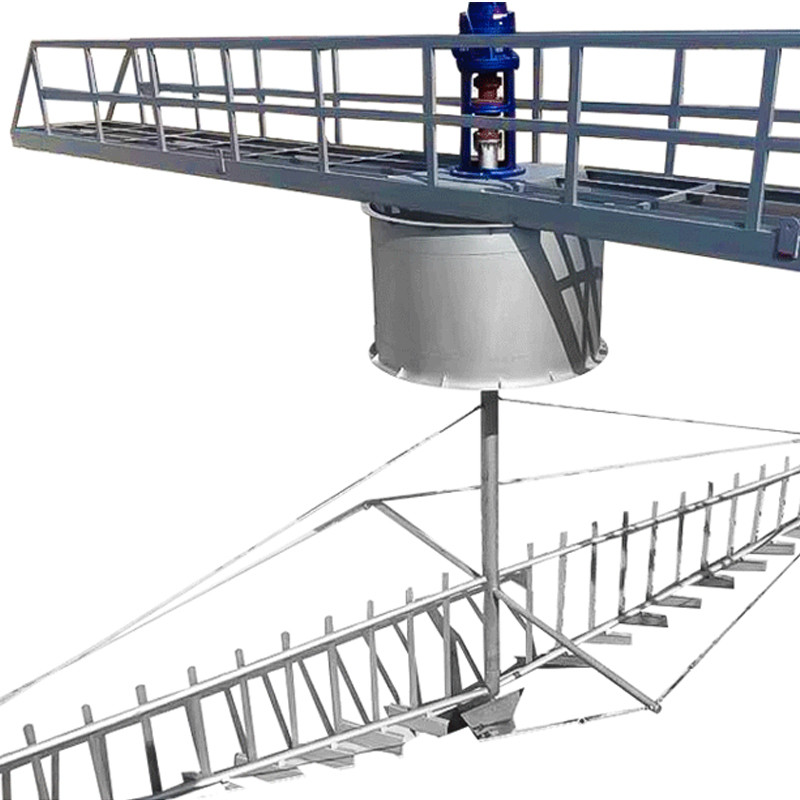

L'addensatore centrale della sospensione dell'azionamento pricipalmente è composto di ponte funzionante, di piccola ruspa spianatrice, di cilindro di stabilizzazione di flusso, di capriata di raschio del fango, di dispositivo di straripamento, di supporto centrale, di dispositivo di guida, di ruspa spianatrice della feccia, di bordo di raschio del fango, di scatola elettrica, ecc.
Parametri del prodotto
|
Parametro/modello WidthΦ dello stagno (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondità profonda dello stagno H (m) | 3.5~4.5 (secondo le esigenze degli utenti) | |||||||||
| Profondità di acqua del lato dello stagno H2 (m) | 3.0~4.0 (secondo le esigenze degli utenti) | |||||||||
| Intorno alla linea velocità V (m/min) | 1.8~2.2 | |||||||||
| Dimensioni di camminata della ruota (millimetri) | 400x120 | 420x150 | ||||||||
| Potere del motore N (chilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Dimensione dell'installazione (millimetri) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Secondo le esigenze degli utenti | |||||||||
| H3 | Secondo le esigenze degli utenti | |||||||||
| L | Secondo le esigenze degli utenti | |||||||||
| Intorno alla pressione P1 (KN) della ruota | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carico verticale della piattaforma centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carico concentrare del carico concentrare P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
