Spirale industriale della polvere di essicatore trasportatore della vite del fango di acciaio al carbonio che trasporta il produttore di macchinari
Il trasportatore di vite è composto di tre parti: il corpo di macchina della vite, l'entrata e lo sbocco materiale ed il dispositivo dell'azionamento.
Corpo di macchina della vite: composto sopportare della testa, di coda che sopportano, di sospensione che sopportano, di vite, di intelaiatura, di coperchio e di base.
Dispositivo di azionamento: composto di motore, di riduttore, di accoppiamento e di base.
Principio di funzionamento
Quando l'asse a spirale gira, dovuto la gravità del materiale e l'attrito fra il materiale e la parete del carro armato, il materiale può essere spinto soltanto lungo il trasportatore.
Il fondo della scanalatura si muove in avanti. Il movimento dei materiali nel cuscinetto medio dipende dalla spinta dei materiali che si muovono in avanti dietro. Per tenere l'asse a spirale in uno stato favorevole di tensione, il dispositivo dell'azionamento ed il porto di scarico sono disposti generalmente alla stessa estremità del trasportatore, mentre il porto dell'alimentazione è disposto vicino alla coda dell'altra estremità il più distante possibile.
Caratteristiche di prodotto
1. Struttura semplice e basso costo.
2. Lavoro affidabile, manutenzione semplice e gestione.
3. Dimensione compatta, piccola dimensione della sezione e piccola superficie coperta.
4. Può realizzare il trasporto sigillato, che è favorevole al trasporto dei materiali che sono facili da volare, caldo ed avere forte odore, ridurre l'inquinamento all'ambiente e migliora le condizioni di lavoro dei lavoratori.
5. Caricamento e scarico convenienti. Il trasportatore di vite orizzontale può essere caricato e scaricato ad un punto qualunque sulla sua linea di trasporto.
Descrizione elicoidale della lama
1. Ci sono tre tipi di lame a spirale del trasportatore di vite: spirale solida, spirale della cinghia e spirale della lama. La superficie a spirale solida è chiamata metodo di s ed il suo passo a spirale GX è 0,8 volte del diametro della lama. Il tipo trasportatore di LS di vite è adatto a trasportare i materiali polverosi e granulari. Il tipo superficie a spirale della cinghia inoltre è chiamato il metodo di D. Il suo passo a spirale è lo stesso del diametro della lama a spirale. È adatto a trasportare i pezzi polverosi e piccoli di materiali. La superficie a spirale a lama è usata raramente e pricipalmente è usata per trasportare i materiali con di grande viscosità e compressibilità. Nel corso di trasporto, processi mescolantesi ed altri sono realizzati allo stesso tempo ed il passo a spirale è circa 1,2 volte del diametro della lama a spirale.
2. Le lame a spirale del trasportatore di vite hanno rotazione destra e sinistra.
Descrizione di modello
I tipi di trasportatori di vite includono il trasportatore di vite fisso orizzontale ed il trasportatore di vite verticale. Il trasportatore di vite fisso orizzontale è il tipo più comunemente usato. Il trasportatore di vite verticale è usato per sollevare i materiali in una breve distanza. L'altezza di trasporto non è generalmente più di 8m. La lama a spirale è tipo di superficie solido. Deve avere vite orizzontale che si alimenta per assicurare la pressione d'alimentazione necessaria.
Parametro
| arameters | diametro nominale a spirale (millimetri) diametro di spirale (millimetri) |
Tipo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacità | angolo dell'installazione | 0° | 1,5 | 3,6 | 6 | 8,4 | 11,7 |
| 5° | 1,35 | 3,24 | 5,4 | 7,56 | 10,53 | ||
| 15° | 1,05 | 2,52 | 4,2 | 5,88 | 8,19 | ||
| 25° | 0,9 | 2,16 | 3,6 | 5,04 | 7,02 | ||
| Velocità a spirale n (r/min) | 12 - 16 | ||||||
| Motore N (chilowatt) | 0.75-5.5 (secondo la L e l'angolo) | ||||||
| dimensione dell'installazione (millimetri) | 0+40 | ||||||
| B | 0 + 110 | ||||||
| Bi | Corrispondendo con l'attrezzatura corrispondente | ||||||
| L | Secondo le esigenze degli utenti | ||||||
| Li | Corrispondendo con l'attrezzatura corrispondente | ||||||
| l_2 | (L-1000)/2 (L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Corrispondendo con l'attrezzatura corrispondente | ||||||
| Ciao | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Corrispondendo con l'attrezzatura corrispondente | ||||||

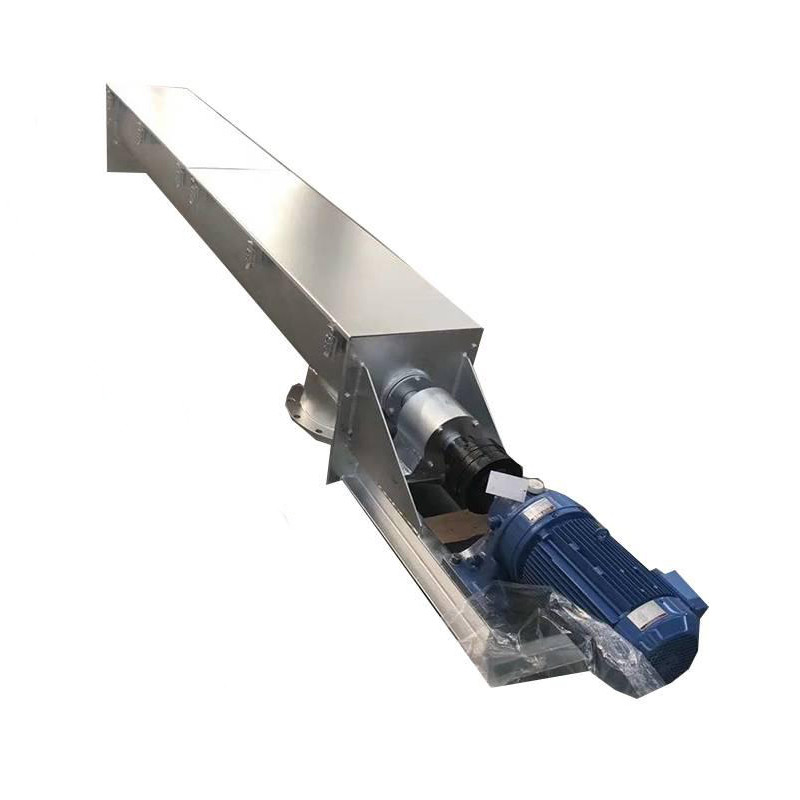

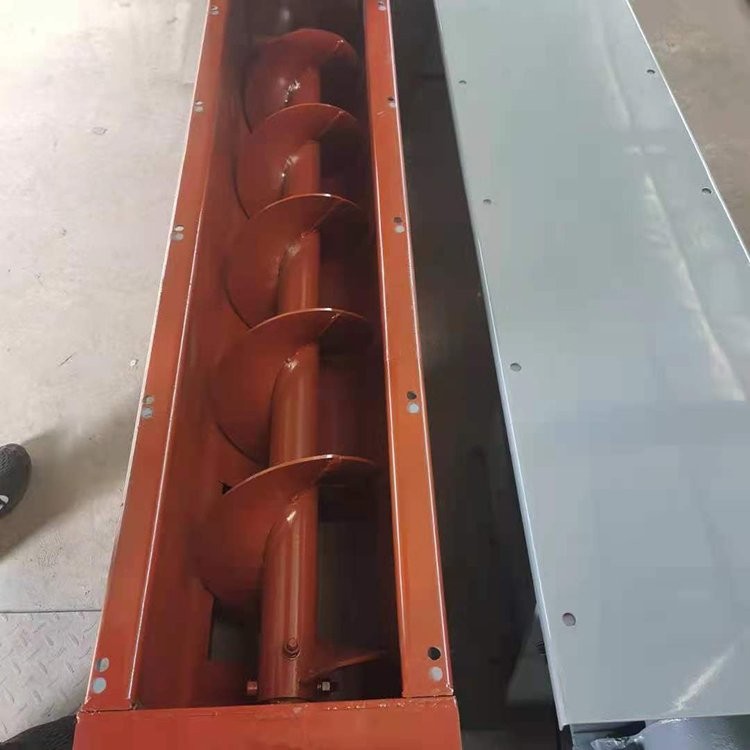

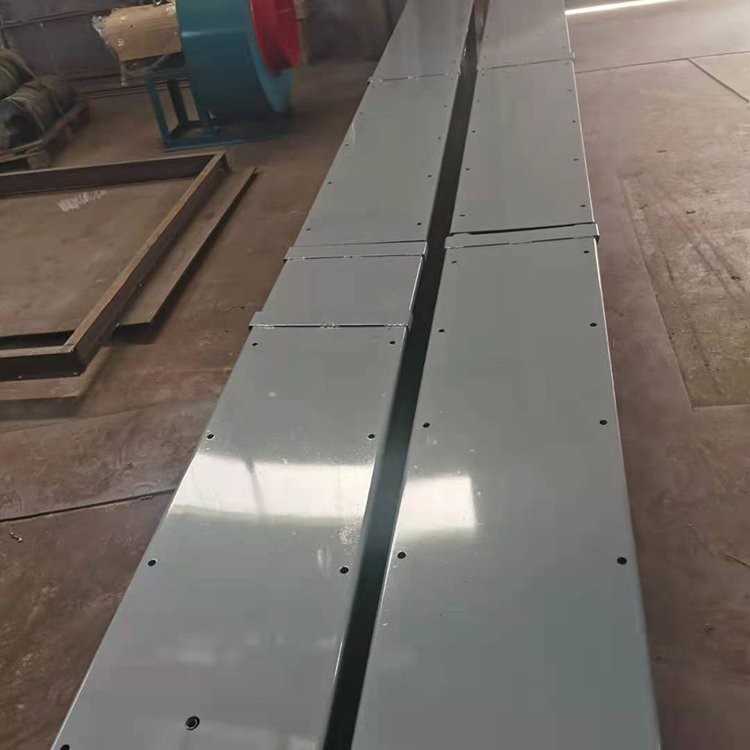

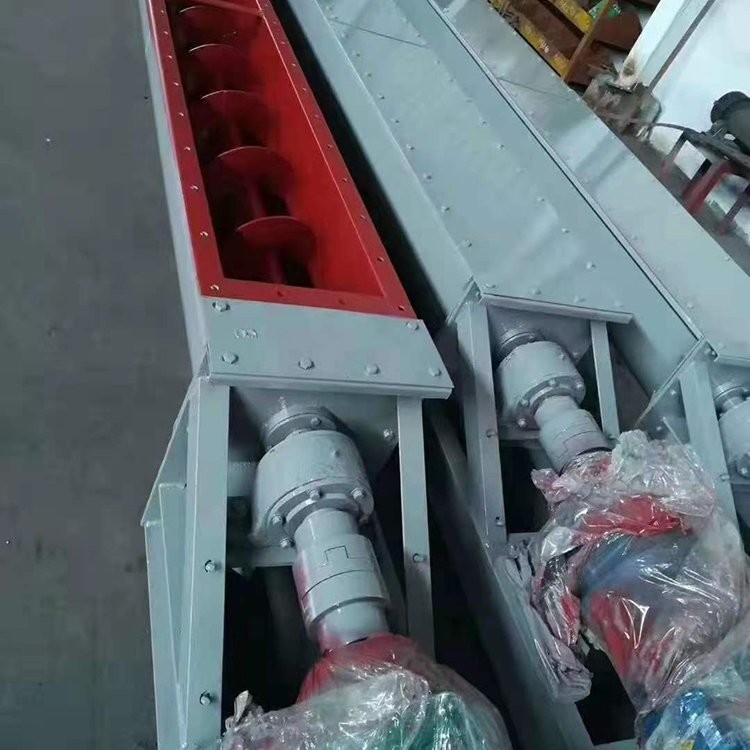

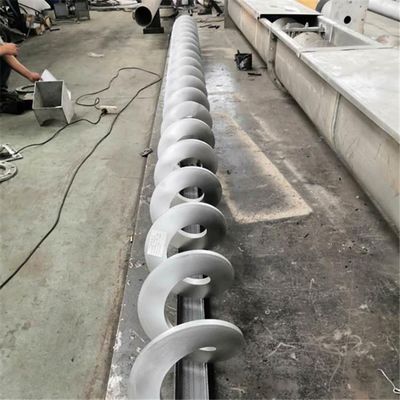

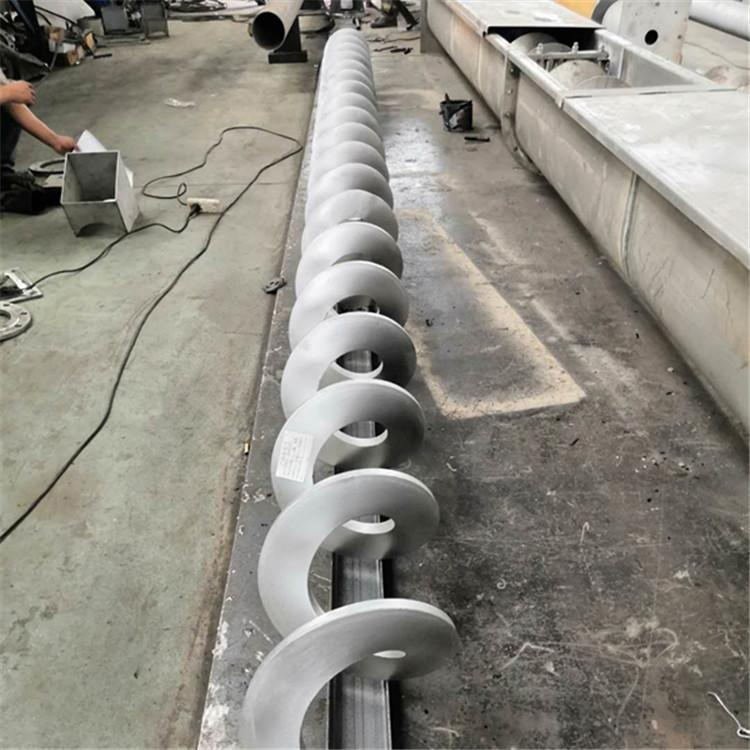

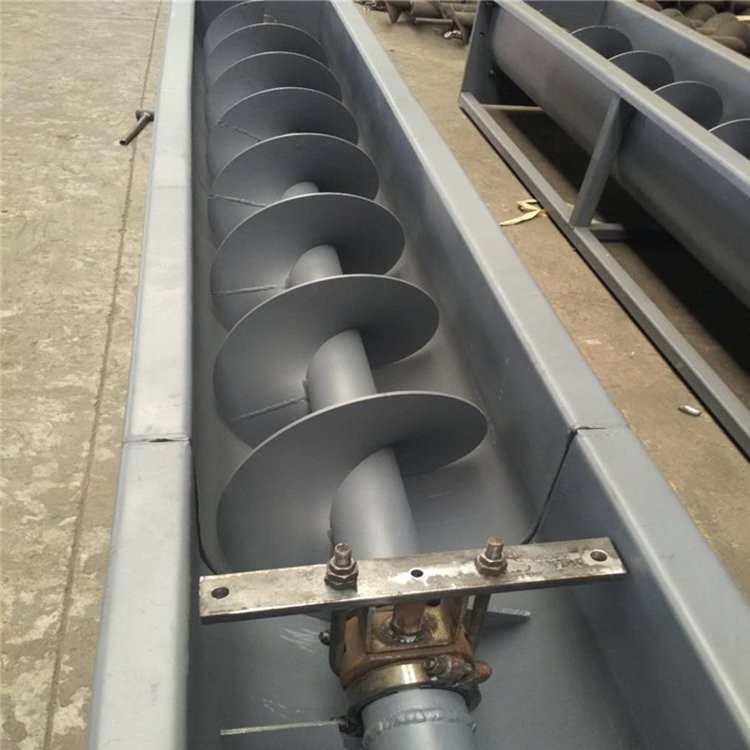

Immagine reale
