Efficace Antivari trattamento delle acque reflue meccanico a tamburo rotatorio dello schermo della Cina ZG
Ai nostri clienti:

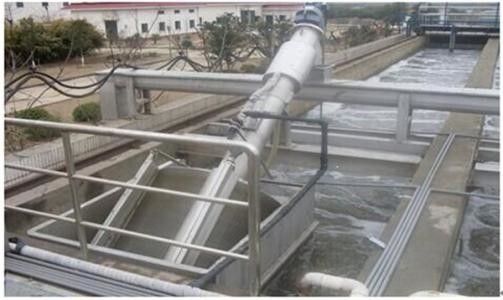

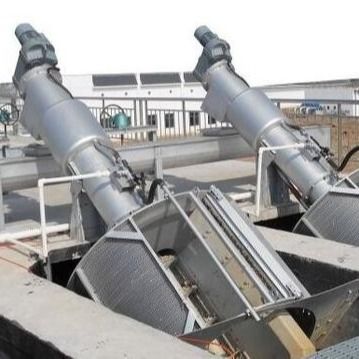

Non siamo professionali nell'immagine che abbellisce, tutte le nostre immagini sono prese sul sito o nella nostra officina. Ci impegniamo nella fabbricazione delle quasi tutti i tipi attrezzature di trattamento delle acque reflue. Tutta la domanda, si sente libero prego per contattarci. Grazie.
Applicazione
ZG è un nuovo prodotto che integra le tre funzioni del trattamento fine dei rifiuti della barra, vite delle scorie della barra che di sollevamento e che schiaccia. L'attrezzatura può essere installata nel canale o nel contenitore. Questa macchina pricipalmente è utilizzata nel trattamento delle acque municipale e nei progetti industriali di trattamento delle acque reflue per intercettare i solidi.
Parametri e grafico principali di dimensione dell'installazione
| Tipo | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Gap=6mm | 53 | 130 | 200 | 419 | |||
| Gap=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Diametro del tamburo (millimetri) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Larghezza di Manica (millimetri) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| (M) | 2.6-6 | 2.6-6 | 3,2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h (millimetro) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| K (millimetro) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (millimetro) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b (millimetro) a-A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (millimetro) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| e=io di b (millimetro) | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (millimetro) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Carico P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Potere del motore (chilowatt) | 1,1 | 1,5 | 2,2 | 3 | ||||||||
Principio di funzionamento e della struttura
Lo strato della barra è trasformato un canestro a forma di tamburo dello schermo secondo la lacuna della barra. Gli scorrimenti dell'acqua trattati dentro dal davanti del canestro dello schermo, dei filtrare attraverso la barra e dei flussi allo sbocco dello stagno. Le scorie della barra sono bloccate sulla superficie della barra. Quando la differenza del livello dell'acqua dentro e fuori della barra raggiunge certo valore, il rastrello dentato rotatorio installato sull'asse centrale gira per pulire la sporcizia. Quando il rastrello dentato di scoria-pulizia prende la sporcizia alla cima del canestro, comincia scaricare le scorie (le scorie che possono rientrare nel suo proprio peso sono scaricate nella scanalatura delle scorie) e poi dopo il giro del 15° indietro, il piatto del dente di pulizia delle scorie alla cima del canestro raschia automaticamente le scorie che aderiscono ai denti del rastrello e la scarica nella scanalatura delle scorie. Le scorie della barra sono sollevate dal trasportatore di vite al fondo della depressione e sono scaricate dopo la spremuta e disidratata nella sezione di pressatura superiore.
Caratteristiche principali
Questa macchina è composta di canestro della barra, di elevatore della vite, di torchio a vite, di meccanismo del rastrello del dente, di piatto di pulizia del dente, di telaio di sostegno, di tubo di scarico delle scorie e di altre componenti. dovuto il suo lavoro speciale, ha le seguenti caratteristiche:
1. La forma 35 di scorrimento dell'acqua e della barra. Inclini, a causa della formazione di deflettori, anche molta sporcizia con uno spessore più piccolo della lacuna dello schermo di barra può essere separata.
2. Lo schermo di barra è fornito di uno spurgo, di un dispositivo di didascalia del rastrello e di una funzione autopulente.
3. La struttura cilindrica aumenta la portata della griglia confrontata allo schermo di barra tradizionale, riduce la perdita capa e riduce l'aereo di accumulazione davanti alla griglia.
4. Tutte le parti in contatto con l'acqua sono fatte di acciaio inossidabile e sono trattate dalla marinatura e dalla passività. In tutte le acque luride civili e la maggior parte della acqua industriale, ha la forti prestazione e lunga vita anticorrosive.
5. La pesca integrata, trasportando ed il trattamento di compressione tramite lo schermo di barra non solo conserva l'ingombro a pavimento, ma inoltre riduce il costo di tritarifiuti successivi.
6. Non c'è quasi esigenza di manutenzione, nessuna necessità di rifornire di carburante sul punto girante e l'unità di azionamento ha molto poche volte di rifornimento di carburante.

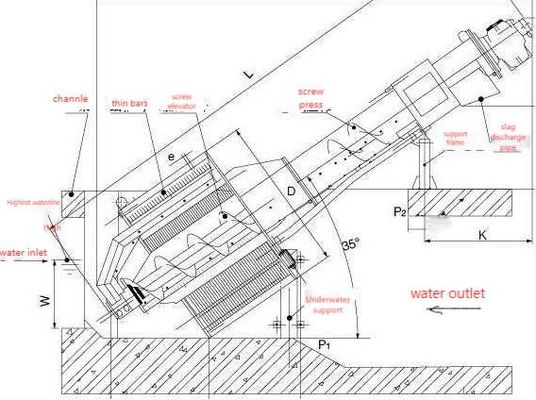

Grafico dell'installazione e del profilo
Requisiti tecnici
1. La larghezza del canale e la profondità del canale dovrebbero essere piane e la tolleranza dimensionale se il be≤ 10mm.
2. L'attrezzatura è riparata con i bulloni di espansione sul sito.
