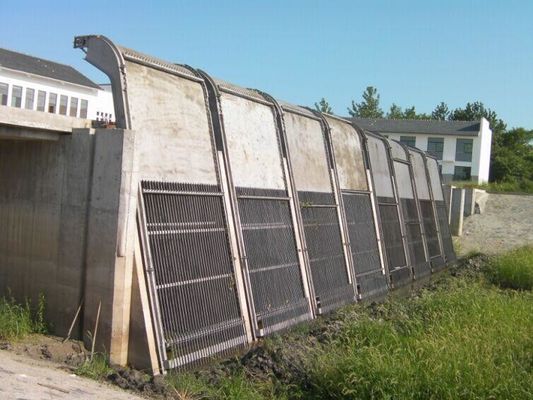

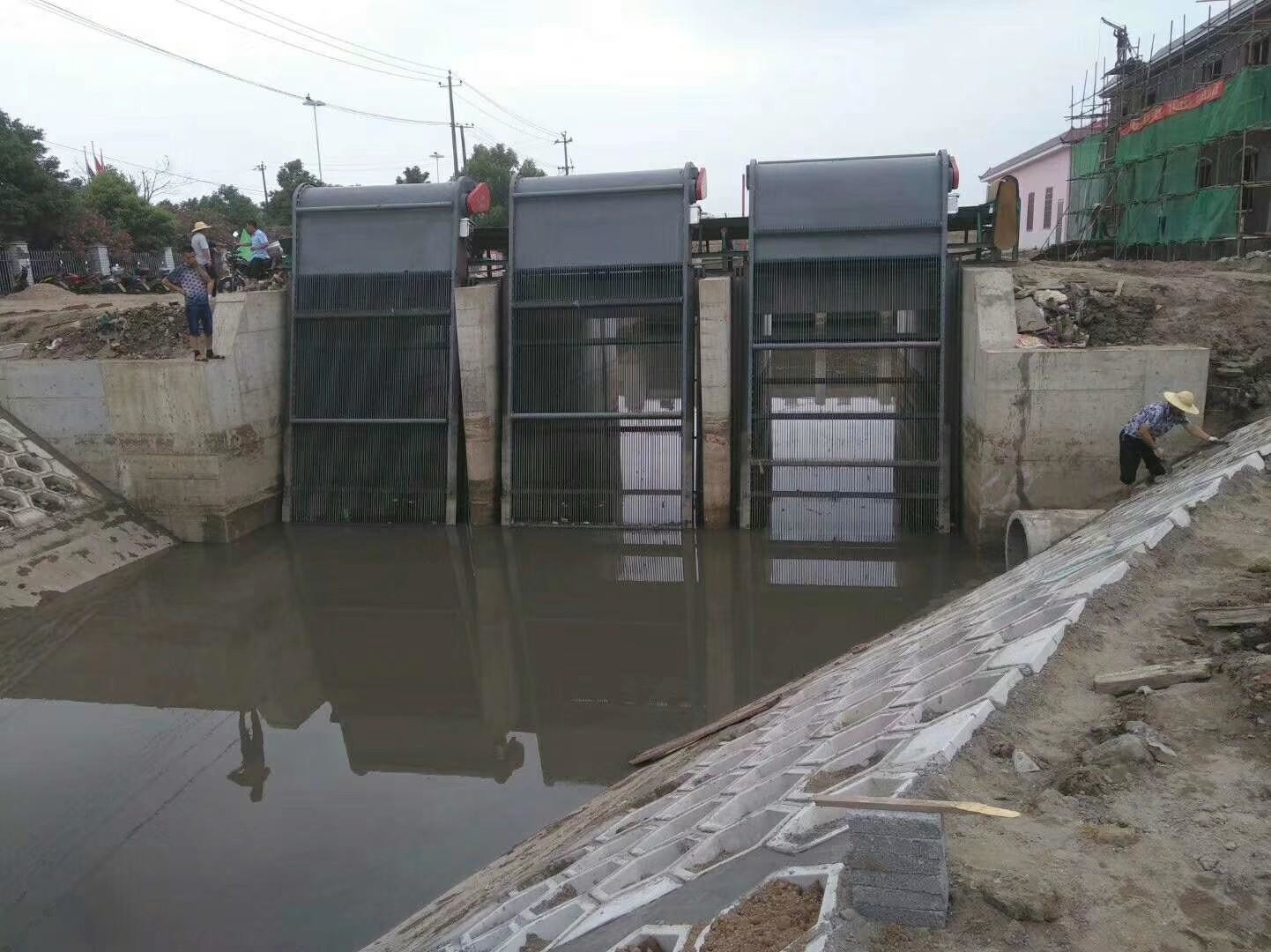

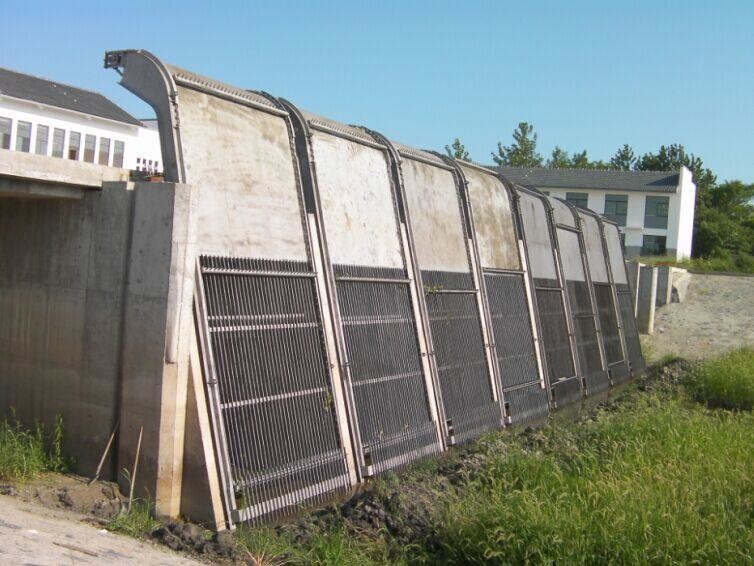

Schermo di Antivari meccanico inossidabile del fiume di tutela dell'acqua di stile di SL utilizzato per il fiume della stazione di servizio
Ai nostri clienti:
Non siamo professionali nell'immagine che abbellisce, tutte le nostre immagini sono prese sul sito o nella nostra officina. Ci impegniamo nella fabbricazione delle quasi tutti i tipi attrezzature di trattamento delle acque reflue. Tutta la domanda, si sente libero prego per contattarci. Grazie.
Parametri
|
Parametro Tipo |
SL-2500 |
| Larghezza X (millimetri) dell'attrezzatura | 2500 |
| Larghezza di Manica (millimetri) | X+100 |
| Larghezza di Antivari (millimetri) | X-140 |
| Spazio delle barre (millimetri) | 40-150 |
| Angolo dell'installazione | 70-80 |
| Velocità (m/min) | ≈3 |
| Potere del motore (chilowatt) | 1.1-2.2 |
Applicazione
Pricipalmente è usato per le stazioni di pompaggio di drenaggio, i fiumi e le prese di acqua di grandi stazioni di pompaggio di tutela dell'acqua con le grandi portate per intercettare il grande relitto galleggiante solido nel corpo dell'acqua per assicurare il flusso regolare dell'acqua.
Principio di funzionamento e della struttura
L'attrezzatura adotta per recedere il tipo e un tipo a catena rotatorio. La superficie di griglia dell'acqua è composta di piatto dentato del rastrello e di barra fissa. Quando le acque luride attraversano, i detriti più grandi dello spazio della barra sono intercettati ed i denti del rastrello del piatto dentato del rastrello penetrano la lacuna della barra. Quando il dispositivo di azionamento guida la catena della trazione per fare un movimento rotatorio, i denti del rastrello portano i detriti bloccati sulla superficie di griglia dal fondo per completare allo sbocco delle scorie. Quando i denti del rastrello girano dall'alto al basso, i detriti contano su gravità per muoversi da sè e cadono nel trasportatore dal porto di scarico e poi per essere trasportati o più ulteriormente per essere elaborati.
Caratteristiche principali
1. Il dispositivo di azionamento direttamente è determinato da una ruota cicloidale del perno o da un motore elicoidale del riduttore dell'ingranaggio, che ha le caratteristiche della struttura a basso rumore e compatta e dell'operazione stabile;
2. I denti del rastrello sono del tipo obliquo di punta e sono saldati in un tutto con l'asse orizzontale, che può prendere la grande immondizia ed il varie;
3. Lo scaffale è una struttura integrale della struttura, con forte rigidità, installazione facile ed il lavoro di manutenzione meno quotidiano;
4. L'attrezzatura è facile da operare e l'impiego delle attrezzature può essere localmente a distanza direttamente controllato/;
5. Per impedire il sovraccarico accidentale, è fornito di doppia protezione della spina di sicurezza meccanica e della sovracorrente per rendere l'operazione dell'attrezzatura sicura ed affidabile;
6. Una griglia secondaria è messa al fondo. Quando il rastrello dentato si gira dal retro della griglia principale verso la facciata frontale, la griglia secondaria è attaccata automaticamente alla griglia principale per impedire il flusso dell'acqua il cortocircuito e sfociare in del relitto galleggiante.
Grafico di scorrimento dell'acqua
|
Parametri Tipo |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Profondità di acqua di origine (m) | 3,0 | |||||||
| Velocità dell'acqua (m/s) | 1,0 | |||||||
| Spazio (millimetri) | 40 | Scorrimento dell'acqua (³ /s di m.) | 5,66 | 6,87 | 8,06 | 8,26 | 10,46 | 11,66 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | 10,86 | 12,09 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | 11,22 | 12,51 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | 11,46 | 12,75 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | 11,64 | 12,96 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | 11,7 | 13,11 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | 11,88 | 13,26 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | 12 | 13,35 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | 12,06 | 13,47 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | 12,15 | 13,53 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | 12,21 | 13,59 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | 12,27 | 13,65 | ||
Grafico dell'installazione e del profilo
1.Motor schermo del deflettore 8.Bar del dispositivo 7.Slag del dispositivo 6.Driving dello scaffale 5.Guide dei rifiuti del rastrello 3.Rack 4.Bottom del supporto 2.Tooth
