Tipo ponte pieno periferico della Cina ZBGX di rendimento elevato della trasmissione del sistema dell'apparecchio per lo spurgo delle caldaie utilizzato per trattamento delle acque
Ai nostri clienti:
I prodotti principali comprendono lo schermo di barra, il dispositivo meccanici di flottazione dell'aria, dosanti il dispositivo, la ruspa spianatrice del fango, la torre di raffreddamento, il decantatore, il dispositivo di sgrassamento chimico, lo schermo idraulico, il separatore di acqua della sabbia, il filtro, il trasportatore, l'addensatore, il filtro biologico, l'acqua addolcita, le attrezzature sepolte di trattamento delle acque, ecc.

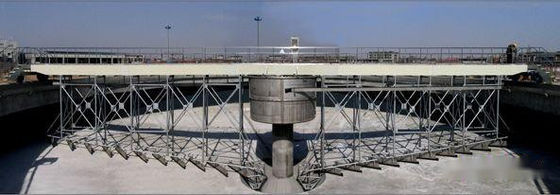

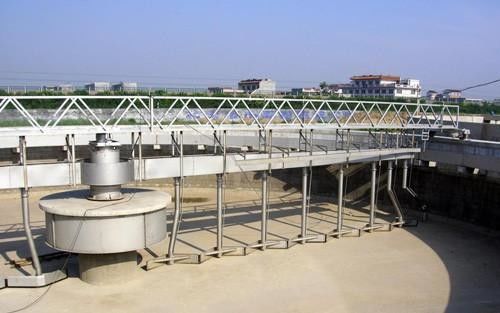

Il tipo centrale di ZCX guidare la singola (doppia) macchina di aspirazione del tubo è adatto a grandi e chiarificatori di medie dimensioni con presa di acqua periferica, scarico periferico dell'acqua e scarico centrale del fango. Pricipalmente è usato per l'aspirazione e lo scarico dei chiarificatori secondari degli impianti di depurazione urbani.
Parametri
| Number di modello/parametri | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Diametro dello stagno Φ (m) | 25 30 35 40 45 50 | ||||||
| Profondità profonda dello stagno H (m) | 4.0~5.5 (secondo le esigenze degli utenti) | ||||||
| Profondità di acqua del lato dello stagno H1 (m) | 3.5~5.0 (secondo le esigenze degli utenti) | ||||||
| Linea velocità esterna V (m/min) del bordo | 2.0~3.0 | ||||||
| Potere del motore N (chilowatt) | 0,5 | 0,55 | 0,75 | 1,1 | 1,1 | 1,1 | |
| Dimensione dell'installazione (millimetri) | B | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Secondo le esigenze degli utenti | ||||||
| H3 | Secondo le esigenze degli utenti | ||||||
| L | Secondo le esigenze degli utenti | ||||||
| Carico verticale della piattaforma centrale P1 (KN) della colonna | 65 | 70 | 90 | 98 | 120 | 155 | |
| Carico del ponte funzionante P2 (KN) | 6,5 | 7,2 | 9,5 | 10,0 | 13,5 | 17 | |
| Coppia di torsione di funzionamento massima m. (N.m) | 140 | 168 | 268 | 448 | 505 | 560 | |
Caratteristiche principali
1. Le depressioni dello sbocco e dell'entrata intorno al chiarificatore sono destinate con le laterale sezioni per assicurare la distribuzione e l'uscita di acqua uniformi intorno al chiarificatore.
2. Il dispositivo di azionamento adotta una combinazione di riduttore elicoidale dell'ingranaggio e di riduttore dell'ingranaggio a vite per assicurare la coppia di torsione e la velocità dell'uscita e l'effetto della trasmissione è alto; il riduttore è fornito di eccessivo dispositivo di protezione di coppia di torsione, che è in funzione sicuro ed affidabile.
3. Quando φ≤40m, una paglia a un solo lato è usato e se φ>40m, una paglia su due lati è usata.
4. Il tubo d'aspirazione del fango utilizza un tubo perforato orizzontale per scaricare il fango, che non interferisce con il flusso di densità nel carro armato e non assicura la stabilità dell'acqua.
5. l'aspirazione del fango sul tubo d'aspirazione a forma di cono del fango unicamente è progettata ed adotta il passo variabile del foro, dall'interno all'esterno, da piccolo a grande, per assicurare l'aspirazione equilibrata del fango al fondo di intero stagno, concentrazione di aspirazione del fango di aumento e conserva il potere di riflusso del fango.
6. Ci sono due modi di scrematura: piatto che screma e scrematura del tubo (il precedente è usato convenzionalmente).
7. L'attrezzatura è facile da operare e l'impiego delle attrezzature può essere localmente a distanza direttamente controllato/.
Principio di funzionamento e della struttura
L'attrezzatura adotta la trasmissione centrale ed il tipo di struttura verticale. Le acque luride forniscono anche il carro armato ed i flussi circostanti di distribuzione di acqua nello stagno attraverso i fori di distribuzione di acqua al fondo del carro armato. Nell'ambito dell'azione dell'acqua periferica che conserva la gonna, gli scorrimenti dell'acqua dal fondo dello stagno al centro ed il fango dipende dal suo proprio peso. Il fango è depositato sul fondo dello stagno per formare una separazione dell'fango-acqua. Il dispositivo di azionamento determina la struttura verticale centrale per girare e guida il braccio della ruspa spianatrice ed il tubo d'aspirazione per girare. Nell'ambito dell'azione di pressione idrostatica, il fango entra uniformemente nel porto di aspirazione sistemato sul tubo d'aspirazione e poi nei passaggi con lo scarico centrale. Il tubo del fango è scaricato dallo stagno tramite la valvola a fodero della caditoia del fango. Il livello di fango scaricato può essere regolato dal grado di sollevamento della valvola a fodero. La feccia sulla superficie dell'acqua è scremata al bordo dello stagno dal dispositivo della scrematrice delle scorie e poi ha raschiato nello scolo dal rastrello della ruspa spianatrice e scaricato dallo stagno; mentre il surnatante è scaricato nella depressione dello sbocco dell'acqua tramite il piatto triangolare della diga dello sbocco dell'acqua.
Parametri e grafico principali di dimensione dell'installazione

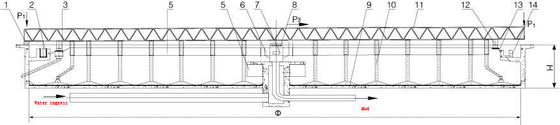

Grafico dell'installazione e del profilo
Dell'estremità del fascio dell'azionamento del dispositivo 2. del lavandino di pulizia della spazzola 3. delle scorie del saltatore 4. del fango della raccolta del carro armato 5. di flusso 6. del fango del cilindro 7. centrali 8. del carro armato 9. di sostegno ponti centrali di stabilizzazione 12 di funzionamento del tubo d'aspirazione 11. di aspirazione dell'organo di presa e del fango del collettore 10. del fango. Rastrello di raschio 13 delle scorie. Deflettore 14 della feccia. Piatto 15 della diga dello sbocco dell'acqua. Piatto della scrematrice delle scorie
Imballaggio e consegna
1. Imballaggio impermeabile con la norma internazionale dell'esportazione da 20ft, 40ft, contenitore 40hp. I montaggi dell'attrezzatura, il motore elettrico ed il Governo di potere saranno imballati in contenitore di legno del ferro o di caso. L'altra attrezzatura sarà imballata dal panno di plastica delle Colore-bande.
2. La dimensione di piante intere del macchinario è grande come normale, in modo da useremo il panno impermeabile per imballare tutti. Il motore, trasmissione o altre parti facilmente nocive, li metteremo nella scatola. Abbiamo un dipartimento di spedizione professionale, essi proveremo il loro meglio per conservare la vostra quantità del contenitore.
